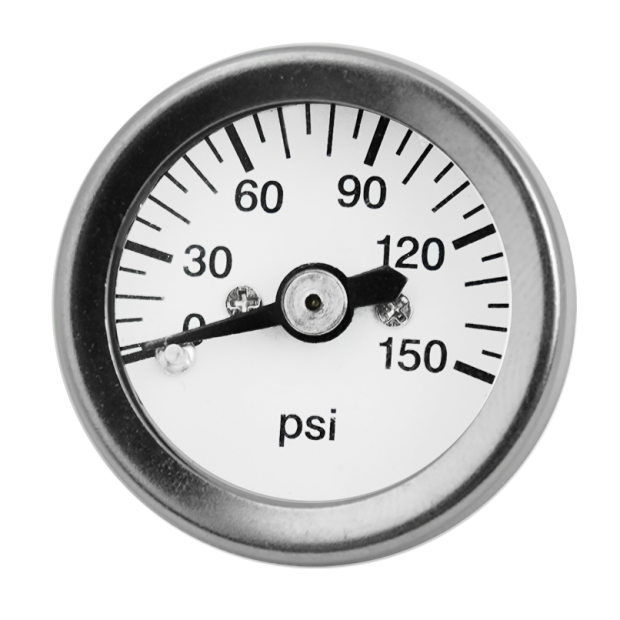

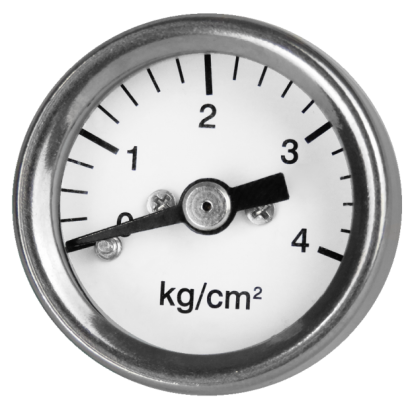

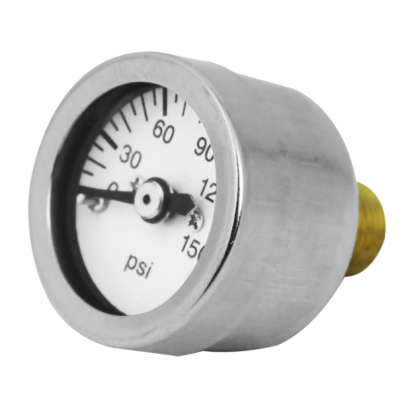

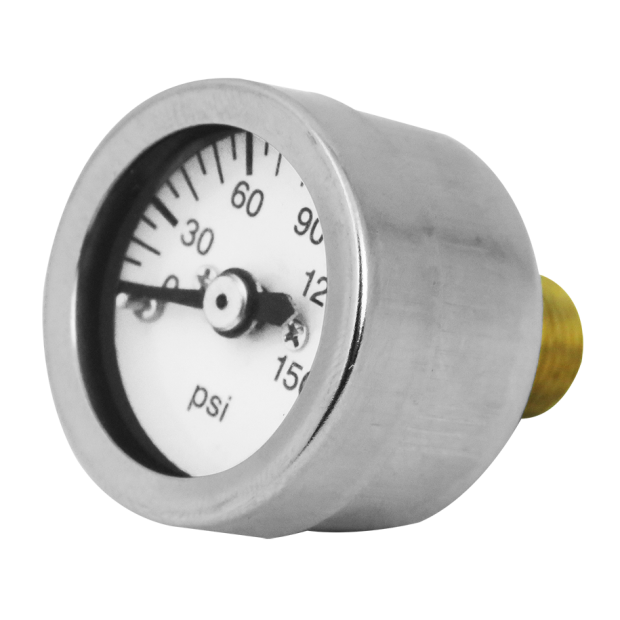

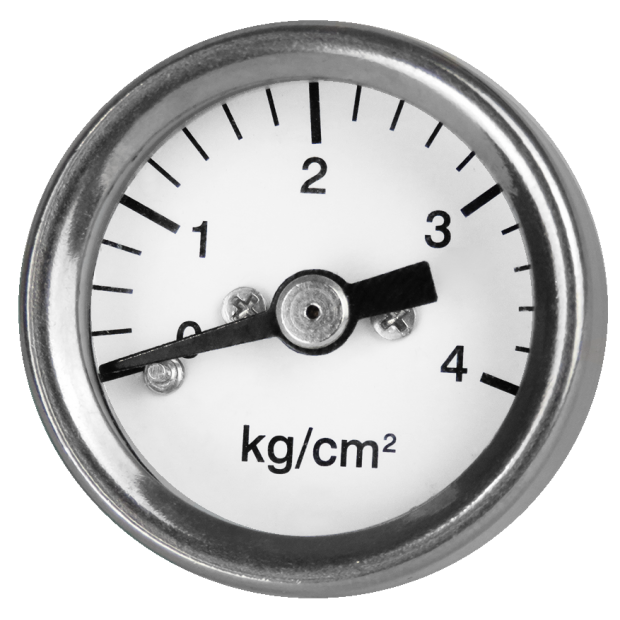

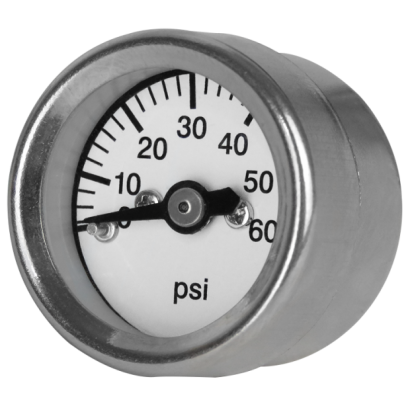

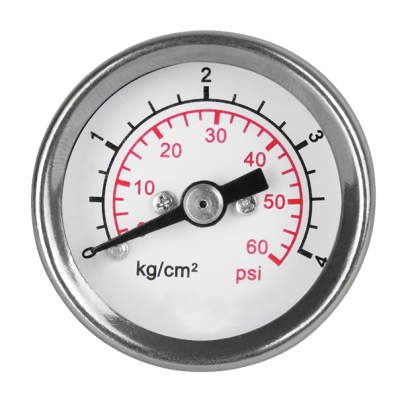

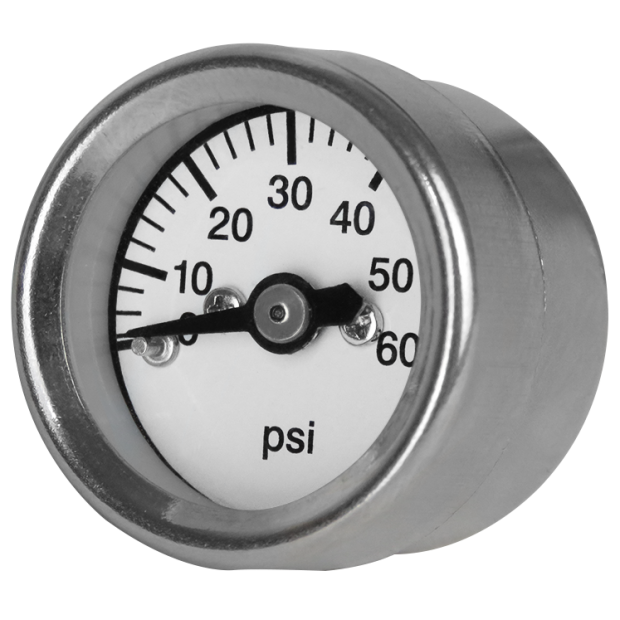

指針壓力錶
詳細介紹
型號: SBG
簡介
本款壓力錶體積小，適合空間有限的應用場合，適用所有與接續部材質兼容的液體與氣體壓力量測。
特色
■ 提供OEM 服務
■ 外殼可採不鏽鋼、銅鍍鉻或塑殼材質
■ 感測元件採用巴登管，耐受性佳
■ 精度可優於±4.0%F.S.
主要規格
▼面徑
1”(25mm)／1”(25mm，六角型) / 1.1”(28mm)／1.26”(32mm)
▼安裝型式
一般埋入型 (ADC)
▼鏡面
玻璃
▼壓力接續部
材質: 銅合金／銅鍍鉻
牙口尺寸: 1/8”, 1/4”
螺紋規格: BSPT / NPT / PF
其他牙規請指定
▼壓力範圍
0…2 to 28kg/cm2 (Ø1.1”以上可做10psi)
▼適用流體
與銅合金兼容的液體及氣體

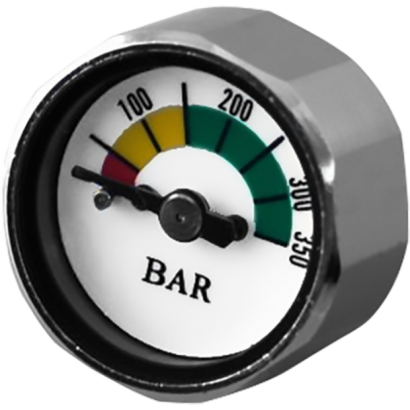

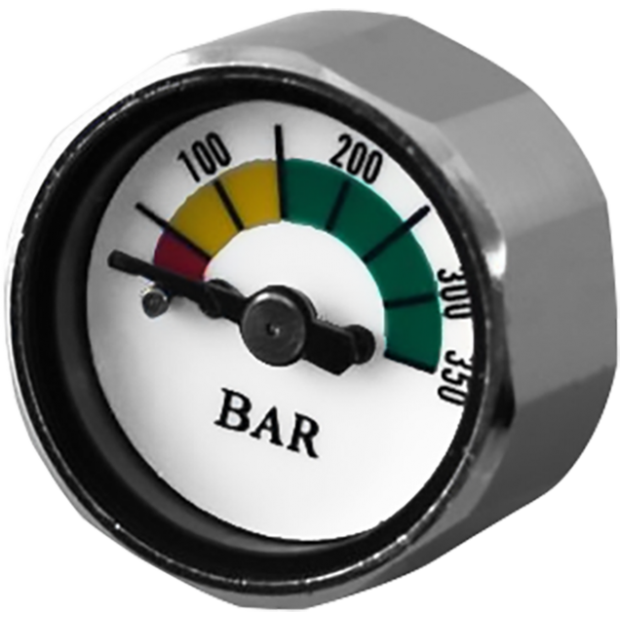

注意：六角型外殼款限量測空氣介質
▼環境溫度
-20°C to +60°C
▼流體溫度
+60°C
▼溫度影響
每8°C 最大誤差±0.4% F.S
▼防護等級
IP43
其他規格
▼上蓋
不鏽鋼／強化塑膠
卡榫式
▼背殼
不鏽鋼 304／強化塑膠／銅鍍鉻
▼指針
鋁烤黑漆
▼面板
全黑刻劃
165° / 180° / 190° / 215°

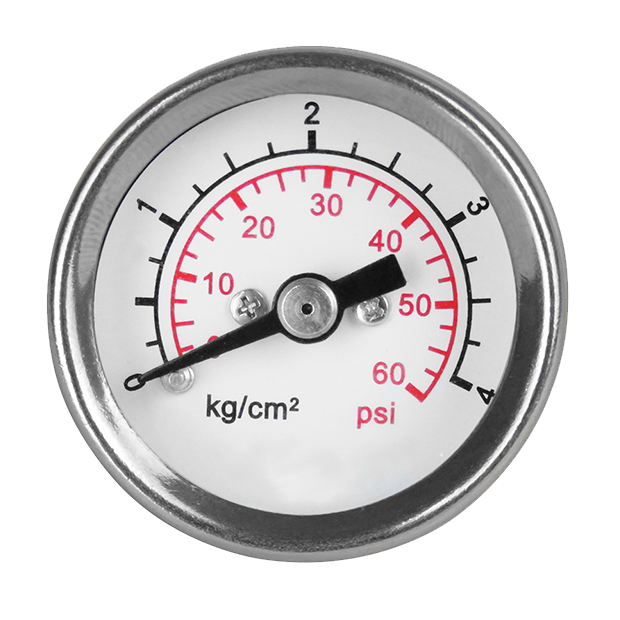

刻度、顏色、單位可訂製
▼感測元件
巴登管
材質: 銅合金
▼機芯
銅合金
▼精度
±4.0%F.S.內 (標準)
±3.0%F.S.內 (選項)
▼工作壓力
穩壓 0.75*全刻劃
脈衝壓 1*全刻劃
