指針壓力錶
詳細介紹

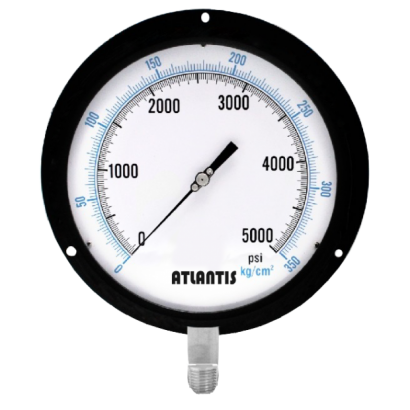

型號: LS-AL
簡介
LS-AL 大型壓力錶採用鋁合金烤黑漆外殼，其特製大型面板適用需從遠處清楚觀測讀值的場合以減少視差。
特色
■ 提供OEM 服務
■ 鋁合金烤黑漆外殼
■ 8”~12”加大型面板，讀值清晰
■ 適合用於需從遠處清楚讀值的設備
■ 瞬間壓力及耐震設計
主要規格
▼面徑
8”, 10”, 12”
▼安裝型式
直立帶邊 (B) ／埋入帶邊 (BDE)
▼鏡面
玻璃
橡膠O 環密封
▼壓力接續部
材質: 銅合金／不鏽鋼316／Monel K400
橡膠O 環密封
尺寸: 3/8”, 1/2”, 3/4”
型式: BSPT, NPT, PF
其他螺紋規格需訂製
▼壓力範圍
表壓▼
0…0.4 to 1600bar
負壓▼
-1 bar/-30inHg/-76cmHg
聯成壓▼
-1…0 to 100bar
▼適用介質
與接續部材質兼容的液體與氣體
▼環境溫度
-40°C to 80°C (乾式)
▼介質溫度
+60°C (銅材質)
+125°C (不鏽鋼材質)
+300°C (加裝散熱器)
▼溫度影響
每12°C 最大誤差 ±0.3% F.S
▼防護等級
IP54
其他規格
▼邊框
鋁合金
螺絲固定
▼外殼
鋁合金
▼指針
鋁合金烤黑漆
陽極處理
▼面板
藍黑刻劃
壓力單位可訂製 (單／雙刻劃)
▼量測元件
巴登管
材質: 銅合金 / 不鏽鋼316 / Monel K500
▼機芯
不鏽鋼
過壓保護設計
▼精度
±1.6%F.S. (標準) / ±1.0%F.S. (選項)
▼工作壓力
穩壓: 0.75*全刻劃
波動: 0.9*全刻劃
脈衝壓: 1.3*全刻劃
▼重量
2.1-2.5 kg (8”)
2.7-3.1 kg (10”)
3.2-3.6 kg (12”)
★型錄下載
