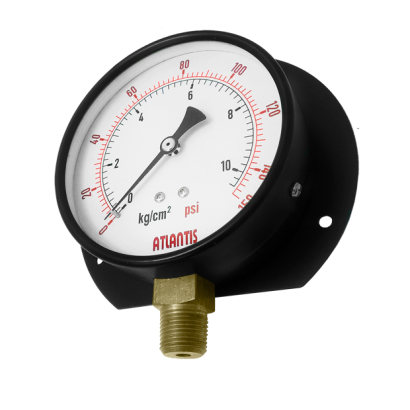

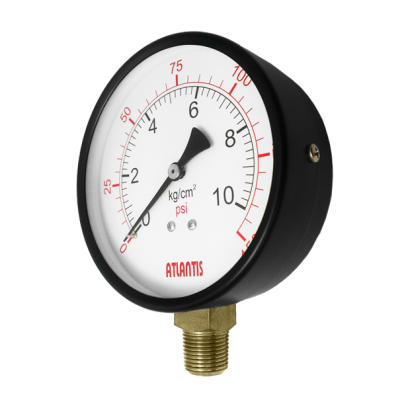

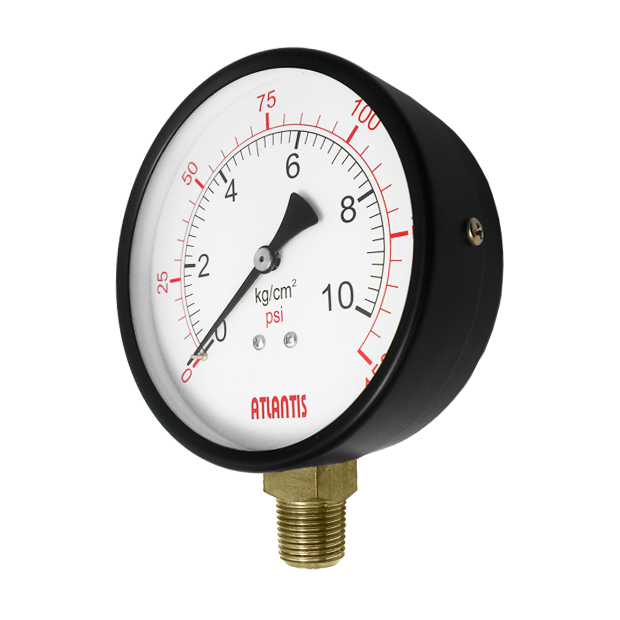

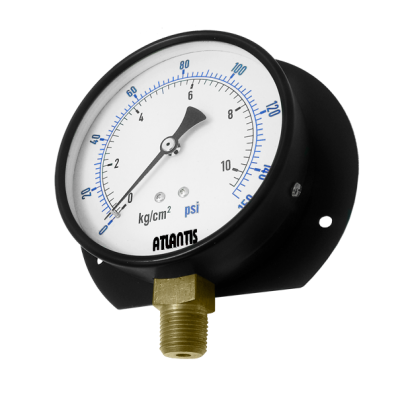

指針壓力錶
詳細介紹
型號: EPG
簡介
基本款螺絲式黑鐵殼壓力錶，具多種面徑與安裝型式選擇，適用與銅合金兼容的非腐蝕性介質量測。
特色
■ 提供OEM 服務
■ 價格經濟
■ 基本款壓力錶
主要規格
▼面徑
1.5”, 2”, 2.5”, 3”, 4”, 6”
▼安裝型式
直立式 (A)／直立式帶邊 (B)／埋入式 (中心牙) (ADC)／埋入式帶邊 (中心牙) (BDC)／埋入式帶邊 (偏心牙) (BDE) / 埋入式帶ㄇ架 (UDC)
▼鏡面
PC／一般玻璃
選項: 安全玻璃
PE 墊片
▼壓力接續部
材質: 銅合金
螺紋尺寸: 1/8”, 1/4”, 3/8”, 1/2”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓▼
0…0.6 to 350 bar
負壓▼
-1…0bar／-76…0cmHg
聯成壓▼
-1…0 to 20bar
▼適用流體
與銅合金兼容的液體及氣體
▼環境溫度
-20°C to +60°C
▼流體溫度
+60°C
▼溫度影響
每12°C 最大誤差±0.3% F.S
其他規格
▼上蓋
鐵烤黑漆
螺絲式
▼背殼
鐵烤黑漆
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
巴登管
材質: 銅合金
▼機芯
銅合金
▼精度
±3.0%F.S. (選項: ±2.5% F.S., ±1.6% F.S.)
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1* 全刻劃
▼其他需求 (選項)
第三方公證報告
檢驗報告
吊牌
加裝隔膜
內部擋針 (過壓保護)
防震機芯、油杯 (適用不可充油工作環境)
鏡面－安全玻璃
遺留指針
Epoxy 塗層
上蓋電鍍鉻
牙口電鍍鉻
背殼電鍍鉻
高溫銀焊－介質量測溫度最高180℃
