PT-HT 高溫型壓力傳送器
PT-HT 高溫型壓力傳送器
選用耐高溫壓力傳送器做為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度信號處理電路位於不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。
詳細介紹
型號: PT-HT
簡介
PT-HT 高溫型壓力傳送器選用耐高溫壓力傳送器做為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度信號處理電路位於不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。
特色
■ 提供OEM 服務
■ 採用耐高溫壓力傳感器
■ 適用介質溫度範圍廣
■ 抗干擾強，長期穩定性佳
■ 直接接觸測量高溫介質，提高壓力影響頻率
■ 抗振、抗衝擊、耐腐蝕設計
■ 不鏽鋼316L 隔離膜片結構
主要規格
▼壓力接續部
1/4”PT
材質: 不鏽鋼304
其他外牙或材質請指定
▼電器接頭

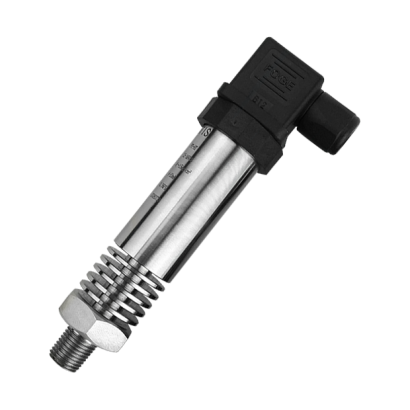

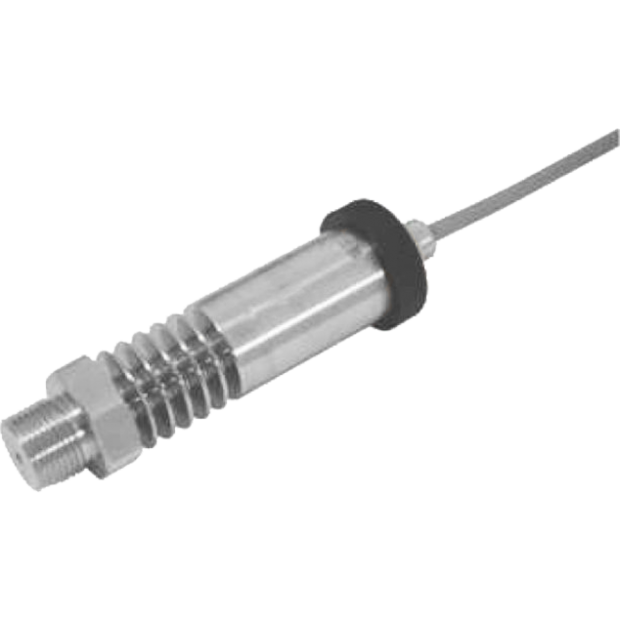

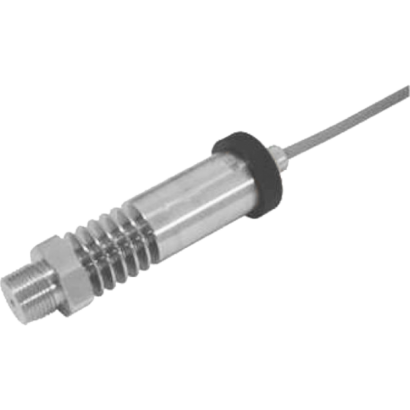

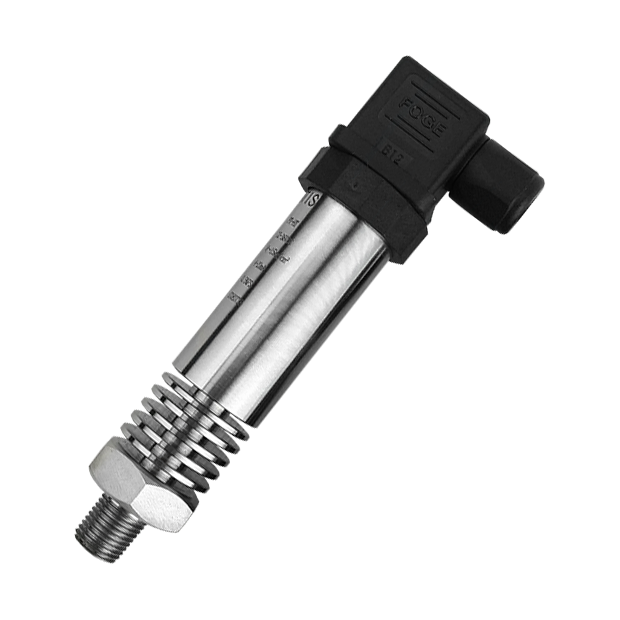

赫斯曼接頭 / 直接出線
▼壓力範圍
-100 kPa…0~35 kPa…100 MPa
▼壓力種類
表壓 / 密封壓 / 絕壓
▼適用流體
與不鏽鋼316L 兼容的各種介質
▼使用環境溫度
-20℃ to 85℃
▼介質溫度
-30℃ to 105℃ / 0℃ to 350℃
▼儲存溫度
-40℃ to 125℃
▼耐衝擊測試
200g (11ms)
▼防護等級
IP 65
▼防爆等級 (選項)
Exia II CT6 (只針對4~20mA)
其他規格
▼外殼
不鏽鋼
▼輸出訊號
4~20mA / 1~5V / 0~5V / 0.5~4.5V / 0~10V / 1~10V
▼電源供應
12～30VDC / 5VDC
▼量測元件
耐高溫型壓力傳感器
材質: 不鏽鋼316L
▼零點&滿量程溫飄
±1.5% F.S. (@-20~85℃)
▼精度
±2.0％F.S.<-5~5kPa>，±0.5％F.S.<其餘量程>
▼遲滯性&重複性
0.1% F.S.
▼穩定性
±0.2% F.S. /年
▼響應時間
≤1ms (壓力上升至90%F.S.)
▼絕緣阻抗
≥100MΩ / 250VDC
▼過壓使用
1.5*F.S.
▼使用壽命
≥10*106 壓力循環
▼散熱片
3 片 / 5 片 / 7 片
▼重量
220g ~ 360g
