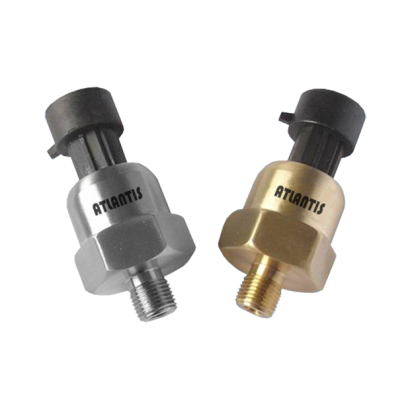

PTX-C 汽車行業用壓力傳送器
PTX-C 汽車行業用壓力傳送器
採用高強度陶瓷厚膜，以及專用積體電路(ASIC)技術製成。其特別適用於高低溫、頻繁震動、熱衝擊、機械衝擊以及化學汙染等惡劣環境中使用，主要用於變速箱油壓測量。
詳細介紹
型號：PTX-C
簡介
PTX-C 壓力傳送器採用高強度陶瓷厚膜，以及專用積體電路(ASIC)技術製成。其特別適用於高低溫、頻繁震動、熱衝擊、機械衝擊以及化學汙染等惡劣環境中使用，主要用於變速箱油壓測量。
特色
■ 提供 OEM 服務
■ 採用高強度陶瓷厚膜製造技術
■ 輕巧型設計，堅固耐用，性價比高
■ 高集成性電路，提高穩定性與可靠性
■ 放大信號，已進行溫度補償
主要規格
▼螺紋尺寸
材質: 不鏽鋼 304
G 1/4”, M12 x 1
▼電器連接
Packard / PG7 直接出線
▼壓力範圍
最小 2 bar
最大 400 bar
▼壓力種類
表壓 / 絕壓 / 密壓
響應時間: ≦ 1ms
▼適用流體
與陶瓷、不鏽鋼304 及氯丁橡膠兼容的氣體與液體
▼溫度範圍
運作溫度: -40~+125℃
補償溫度: -10~+70℃
儲存溫度: -40~+130℃
▼機械振動測試
20g/20-5000Hz, axes X/Y/Z
20g sine 11ms
▼衝擊測試
100g (11ms)
▼應用範圍
對不鏽鋼304 無腐蝕的氣體及液體壓力測量
壓縮機、汽車油壓測量、充氮機壓力測量、輪胎充氣機壓力測量、水汞壓力測量
▼防護等級
IP 65
其他規格
▼外殼
不鏽鋼 304
▼供應電源
24VDC / 12VDC
▼輸出訊號
二線制:
4~20mA
三線制
1~5 VDC / 0~5 VDC
▼量測元件
陶瓷厚膜
▼工作電流
最大10mA
▼輸出阻抗
最大300Ω
▼絕緣
100MΩ, 50VDC
▼零點溫漂
±2% F.S. (max.)
▼精度
0.25% / 0.5%
▼穩定性
±0.2% F.S. / 年
▼迴圈壽命
20 萬次
▼工作壓力
過載壓力: 1.5* 全刻劃
爆破壓力: 3* 全刻劃
