壓力傳送器
詳細介紹

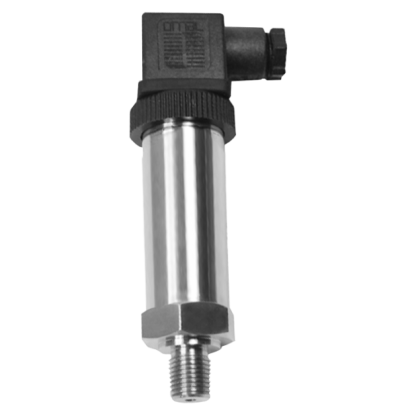

型號: PT-HP
簡介
PT-HP 高壓型壓力傳送器採用高精度金屬應變式量測元件，主要用於高壓、超高壓或壓力衝擊大的量測需求。一體化結構具高穩定性與可靠度等特性。
特色
■ 提供OEM 服務
■ 採用金屬應變式壓力傳感器，專為高壓量測而設計量測範圍0⋯40 to 600 MPa
■ 一體化全不鏽鋼設計，安裝方便，可於惡劣環境中長期使用
■ 多種電器接頭與接續形式提供選擇
■ 抗振、抗瞬間壓力衝擊
■ 抗干擾強、長期穩定性佳
■ 可校正零點與滿量程
主要規格
▼壓力接續部
材質: 不鏽鋼304
M20 x 1.5／G1/4”
其他螺紋尺寸規格需訂製
▼電器接頭
大赫斯曼接頭／直接出線 / 航空插頭
▼密封墊圈
NBR
▼壓力範圍
0...40 to 600 MPa
請參考型錄 (壓力範圍表)
▼壓力種類
表壓
▼適用流體
與不鏽鋼304 兼容的液體與氣體
▼工作溫度
-40℃~85℃ / -40℃~120℃
▼儲存溫度
-40 to 125℃
▼耐震測試
機械振動: 20g (20-5000Hz)
衝擊: 100g (11ms)
▼防護等級
IP 65
其他規格
▼外殼
不鏽鋼
▼電源供應
9～30 VDC
▼輸出訊號
4~20mA
▼量測元件
金屬應變式壓力傳感器
▼零點&滿量程溫飄
0.5% F.S.／10℃
▼精度
±0.5%F.S / ±0.25%F.S.
▼穩定性
±0.15% F.S. /年
▼絕緣阻抗
≥500MΩ／1000VDC
▼補償溫度
0℃~70℃ / -20℃～85℃
▼機械壽命
≥500 萬次壓力循環
▼工作壓力限制
過載壓力: 1.25 *F.S.
爆破壓力: 1.5 *F.S.
