壓力傳送器
詳細介紹
型號: PT-S
簡介
PT-S 小型壓力傳送器採用矽壓組作為壓力傳感器。內建處理電路將微伏特信號轉換成標準電壓和電流輸出，適用於電腦、控制設備與顯示器。
特色
■ 提供OEM 服務
■ 價格實惠，適合安裝在狹小的空間。
■ 一體化不鏽鋼設計，安裝方便
■ 多種電器接頭與接續規格供選擇
■ 測量範圍寬：-100kPa⋯0⋯10kPa to100MPa
■ 防震、抗衝擊、抗腐蝕
■ 抗高干擾，穩定性佳
■ 可現場校正零點與滿點
主要規格
▼壓力接續部
材質: 不鏽鋼304
G1/4”(M)／M14x1.5／1/4”NPT／1/4”PT／M12x1.5／7/16-20UF／1/8”-27NPT
▼電器接頭

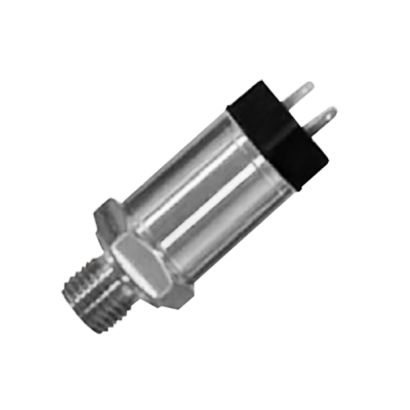

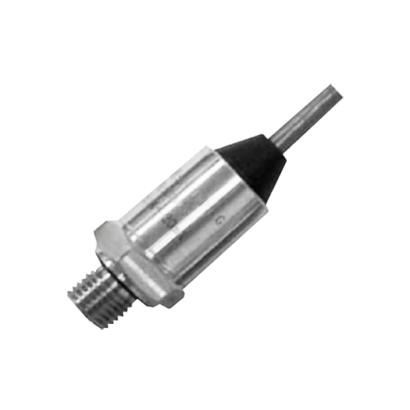

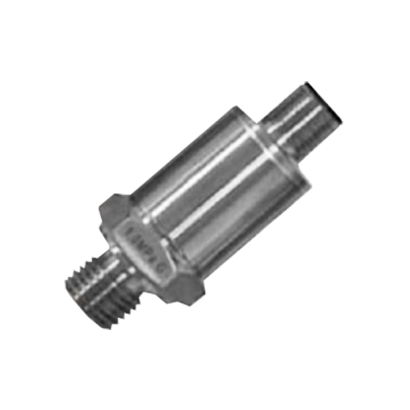

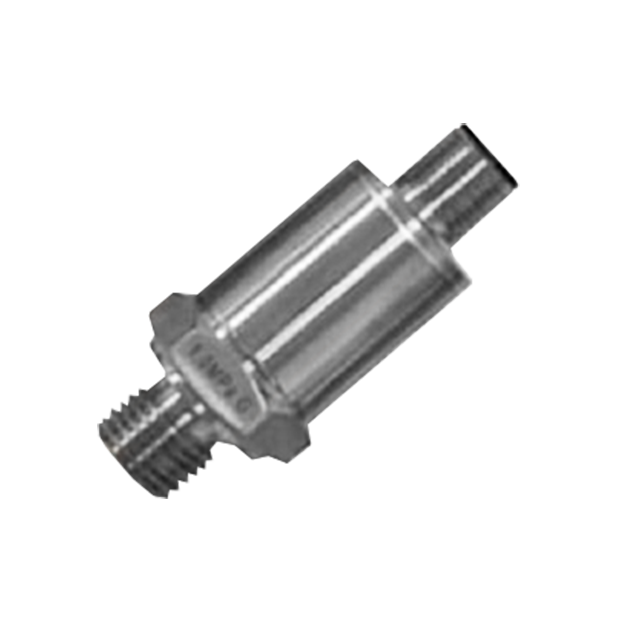

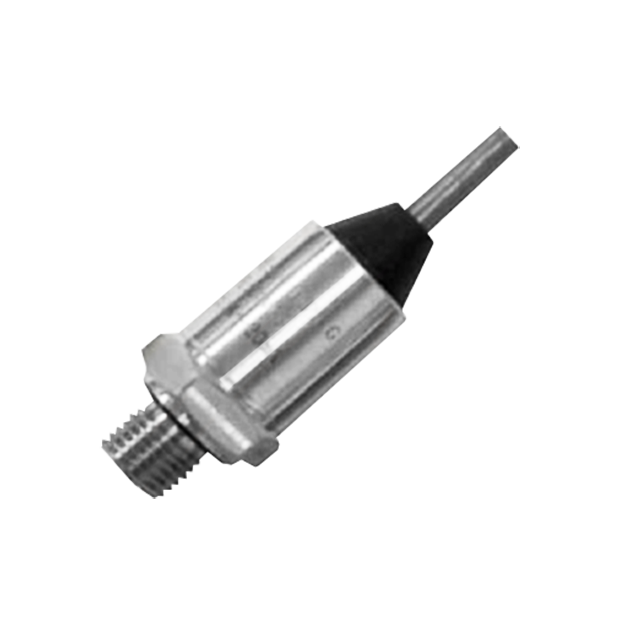

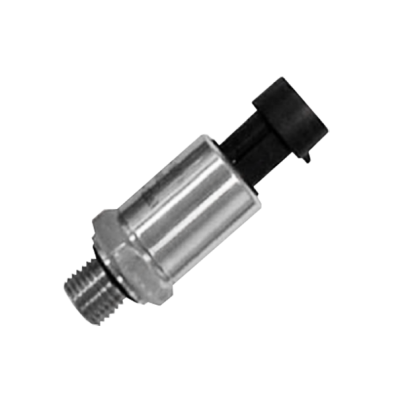

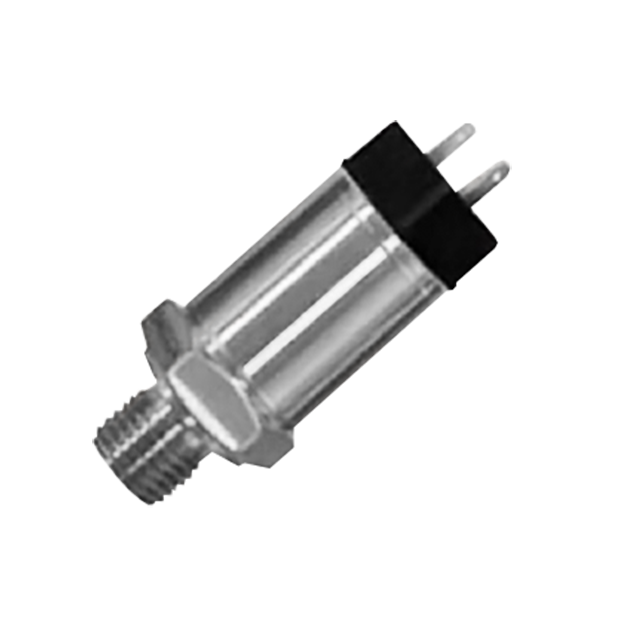

赫斯曼接頭 / 直接出線 / 派克接頭 / 航空插頭
▼O 型環
NBR
▼壓力範圍
-100kPa…0~10kPa…100MPa
▼壓力類型
表壓 / 密封壓 / 絕壓
▼適用流體
與不鏽鋼304 兼容的液體及氣體
▼環境溫度
-20 to 85℃
▼儲存溫度
-40 to 125℃
▼耐震測試
20g (20-5000Hz)
▼耐衝擊測試
100g (11ms)
▼保護等級
IP 54 (赫斯曼接頭)
IP 65 (派克接頭)
IP 67 (航空接頭、直接出線)
▼防爆等級 (選項)
Exia II CT6
其他規格
▼外殼
不鏽鋼
▼電源供應
24VDC / 12VDC / 5VDC
▼輸出訊號
4~20mA／1~5V／0~5V／0.5~4.5V
▼感測元件
矽壓阻
材質: 不鏽鋼316L
▼零點與滿點飄移
±1.5% F.S. max (@-10~70℃)
▼精度
0.5% F.S. (標準) / 0.3% F.S. (選項) / 0.1% F.S (選項)
▼穩定性
±0.2% F.S. /年
▼反應時間
≤1ms (壓力增加至90%F.S.)
▼絕緣阻抗
100MΩ, 250VDC
▼溫度補償
-10 to 70℃ / -20 to 85℃ (選項)
▼過壓使用
1.5 倍刻劃
▼EMC 浪涌
(IEC61000-4-5) 2KV
▼EMC 放電
(IEC61000-4-2)
接觸放電8KV
空氣放電15KV
