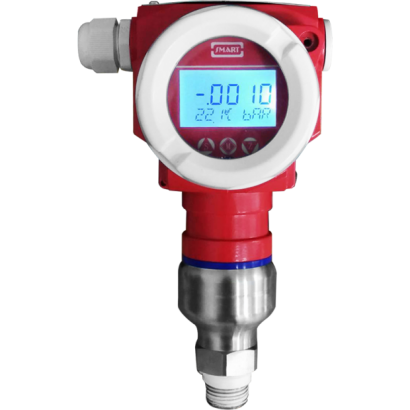

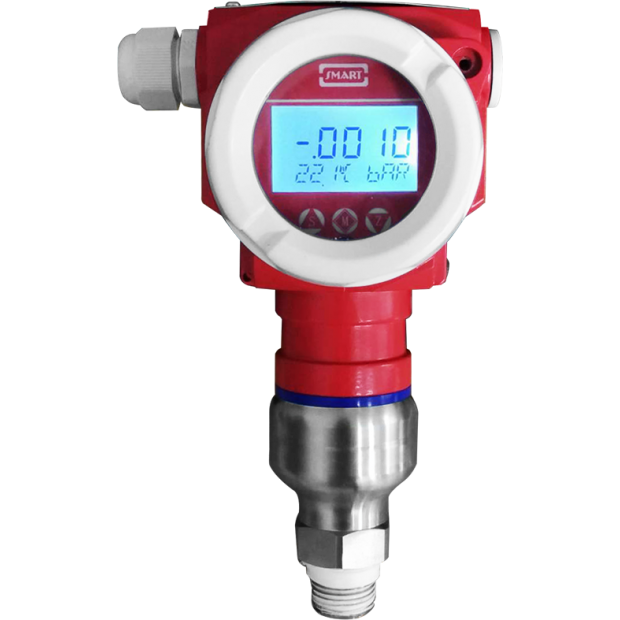

PT-L305X 單晶矽壓力傳送器
PT-L305X 單晶矽壓力傳送器
是一款高性能壓力傳送器，採用先進的單晶矽壓力傳感器技術製成，傳感器位於本體頂部，遠離介質接觸面，具機械隔離與熱隔離等功能。PT-L305X 可應用於極端化學環境、機械負荷與電磁干擾等嚴苛的工業壓力量測及控制需求。
詳細介紹
型號: PT-L305X
簡介
PT-L305X 是一款高性能壓力傳送器，採用先進的單晶矽壓力傳感器技術製成，傳感器位於本體頂部，遠離介質接觸面，具機械隔離與熱隔離等功能。PT-L305X 可應用於極端化學環境、機械負荷與電磁干擾等嚴苛的工業壓力量測及控制需求。
特色
■ 可選配5 位數LCD 螢幕顯示
■ 壓力量測範圍10kPa to 40MPa
■ 標準精度0.075% URL
■ 多種單位可切換量測
■ 類比輸出訊號4-20mA，數位輸出訊號RS485 (選項)
■ 使用者友善介面，參數設定容易，可現場顯示測得數據
■ 防護等級IP67
主要規格
▼接續部
材質: 不鏽鋼316
M20x1.5 (M), G1/2”(M), G1/4”(M), 1/2”NPT (M), 1/4”NPT (M), 1/2”NPT (F), 1/4”NPT (F)
其他規格可依需求訂製
▼電氣接口
鋁合金接線盒
兩個出線口M20x1.5 母牙
適用線徑: Ø6-8mm
▼密封方式
不鏽鋼焊接
▼壓力範圍
0…10kPa to 40MPa
▼類比輸出訊號
4-20mA (傳輸距離<1000m)
▼數位輸出訊號 (選項)
RS485
▼適用介質
與接續部材質兼容的流體
▼環境溫度
-20~80℃
▼工作溫度
-40~85℃
帶LCD 顯示: -20~70℃
▼儲存溫度
-40~110℃
帶LCD 顯示: -40~85℃
▼介質溫度
-40~120℃
▼環境濕度
5~100%RH@40℃
▼防護等級
IP67
▼防爆等級 (選項)
隔爆: ExdIICT6
本安: ExiaIICT4
其他規格
▼外殼
不鏽鋼
▼螢幕顯示 (選項)
5 位數LCD 顯示
▼電源供應
10.5~55VDC
▼出線保護
M20*1.5 防水接頭
詳細內容請參考型錄 (相應表格)
▼感測元件
膜片
材質: 不鏽鋼316L／哈氏合金C
膜片隔離填充液使用溫度範圍▼
矽油: -45~205℃
衛生填充液: -10~180℃
▼量測單位
kPa, MPa, bar, psi mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, Torr, mbar, g/cm2, kg/cm2, Pa, atm, mm, m
▼穩定性
±0.2% URL/5 年
▼精度
±0.075% URL
▼絕緣電阻
≥20M, 100VDC
▼負載電阻
0~2119Ω (在作業條件下)
▼功耗
≤500mW@24VDC, 20.8mA
▼電源影響
在10.5~55VDC 內變化不超過±0.005%F.S.／V
▼安裝位置影響
任意位置安裝，最大不超過400Pa
▼重量
約1.87kg (無支架、連接配件)
