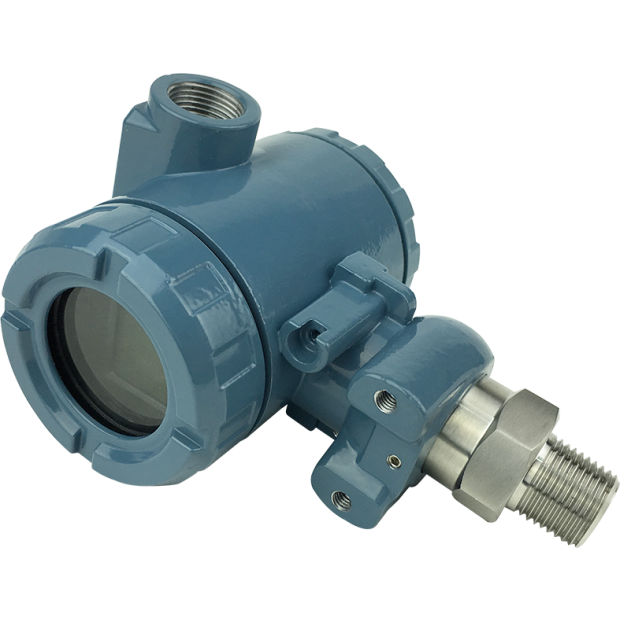

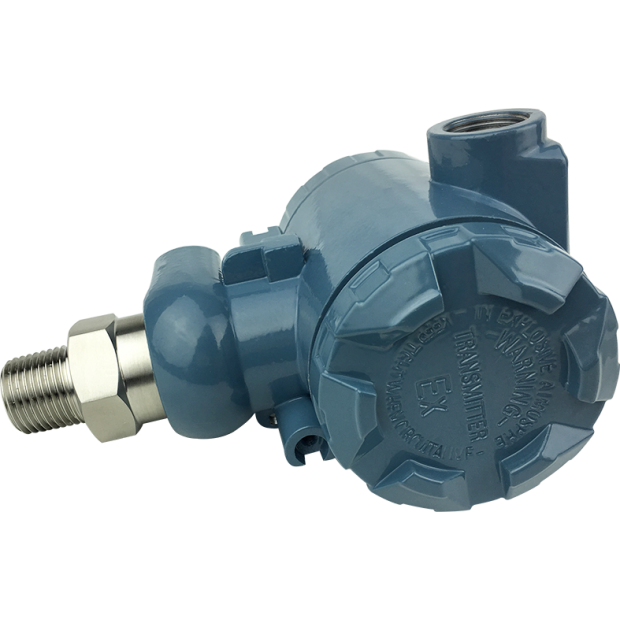

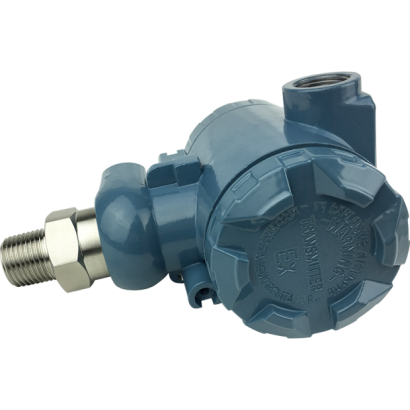

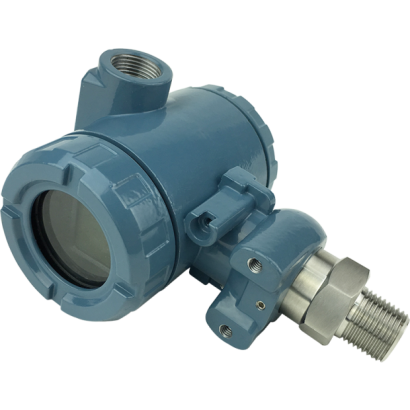

AT-PT186 智慧型壓力傳送器
AT-PT186 智慧型壓力傳送器
採用高精度穩定的壓力傳感器。具有4-20mA 標準類比輸出，適用於工業環境中的高精度壓力測量。訊號由低功耗微處理器和高精度A / D和D / A 處理。
詳細介紹
型號: AT-PT186
簡介
AT-PT186 智慧型壓力傳送器採用高精度穩定的壓力傳感器。具有4-20mA 標準類比輸出，適用於工業環境中的高精度壓力測量。訊號由低功耗微處理器和高精度A / D和D / A 處理。
特色
■ 提供OEM 服務
■ 可調零與調滿
■ 具有反極性保護和限流保護功能
■ 精度高達0.1%
■ 多種顯示選項 (選項)
■ HART 通訊協定可選 (選項)
主要規格
▼壓力類型
表壓 / 聯成壓 / 絕壓
▼過程接續部
材質: 不鏽鋼316, 不鏽鋼304, 哈氏合金 C
接續部類型:
M20*1.5, G1/2”, 1/2”NPT, 卡箍連接 (測量範圍 ≤ 1MPa)
*內孔請參照如何選型
▼壓力範圍
請參照型錄 (壓力類型與壓力範圍表)
▼適用流體
與不鏽鋼兼容的氣體與液體
▼工作溫度
-40~+85℃
▼保護等級
IP65
▼防護設計 (選項)
防爆等級: Exd II CT5 (*1)
防燃等級: Exd II BT5
抗衝擊設計
防雷擊浪湧型
其他規格
▼外殼材質
鋁合金
▼主體材質
不鏽鋼
▼膜片材質
矽晶片 / 壓阻陶瓷 / 陶瓷電容 / 藍寶石基底上矽 (*2)
▼電源供應
15~36VDC
▼輸出訊號
4~20mA / 選項: 4~20mA + HART 通訊協定

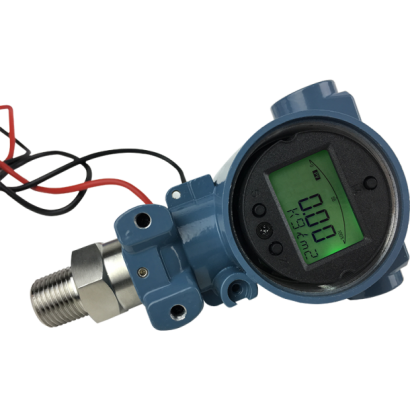

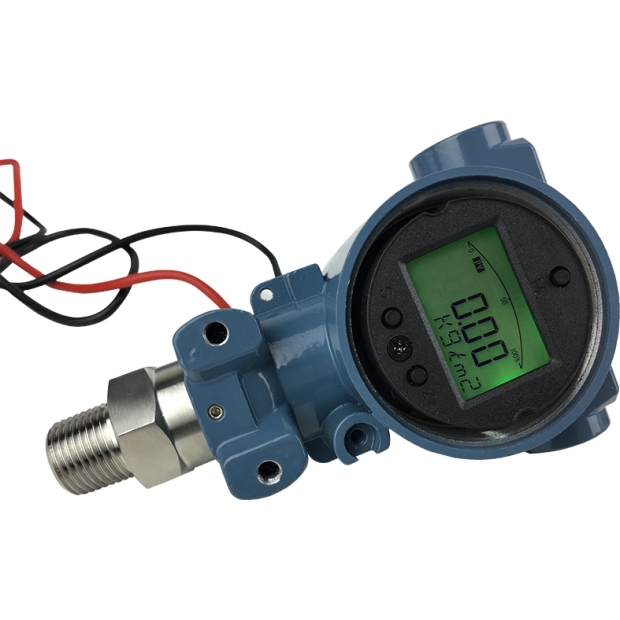

▼螢幕顯示 (選項)
4 位數LCD 顯示 (壓力值、量程百分比、輸出電流)
詳細請參考型錄 (如何選型表)
▼精度
±0.1%F.S. (*3), ±0.2%F.S., ±0.5%F.S.
▼穩定性
<0.1%F.S.／年
▼溫度飄移
<±0.01%F.S./℃ (選項: 0.005%F.S./℃)
▼溫度補償
-10~+70℃
▼工作壓力
2~20*F.S.
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌
(*1): 防爆類產品的顯示模塊只能選擇0~100%的線性指示器。
註: 防爆類產品，開機時請勿打開外殼。
(*2): 藍寶石基底上矽只可選擇Φ3mm 內孔連接。
(*3): 為了達到0.1%的精度，需要採用超穩定性矽片或陶瓷電容作為膜片材料。
