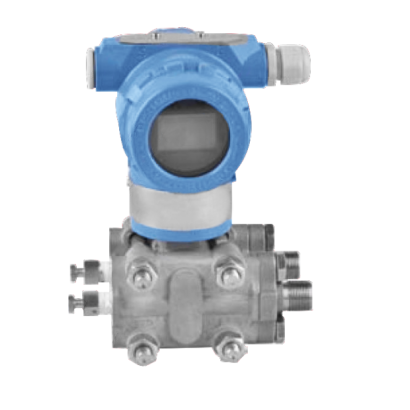

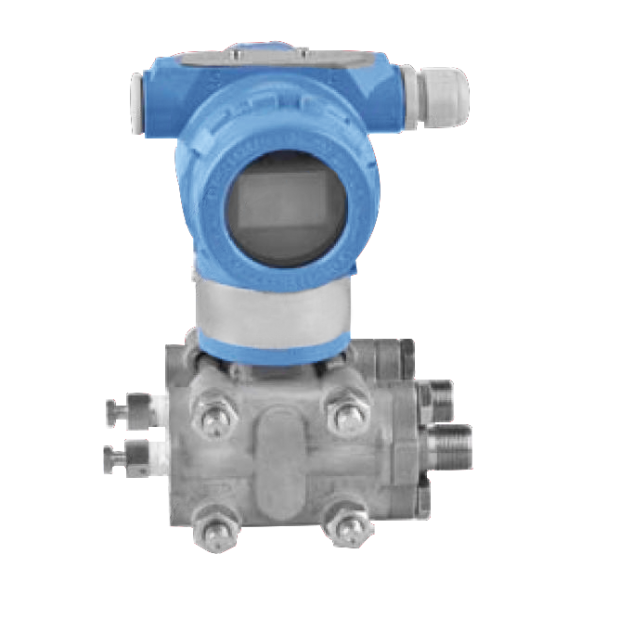

SDPT-3351 智慧型差壓傳送器
SDPT-3351 智慧型差壓傳送器
採用5位數LCD 螢幕顯示，可選配HART 通訊協定，高穩定性與抗干擾隔離電路，最高精度可達±0.1%F.S.，並具有警報、溫度指示、溫度補償、數據備份和恢復功能。
詳細介紹
型號: SDPT-3351
簡介
SDPT-3351 智慧型差壓變送器採用5位數LCD螢幕顯示，可選配HART 通訊協定，高穩定性與抗干擾隔離電路，最高精度可達±0.1%F.S.，並具有警報、溫度指示、溫度補償、數據備份和恢復功能。
特色
■ 提供OEM 服務
■ 類比／數位訊號輸出: 4-20mA／HART 通訊協定 (選項)
■ 可調零／調滿與範圍設定
■ 顯示單位: 最多11 單位
■ 最高精度可達±0.1%
■ 警報功能: 當輸出訊號高於20.8mA 或低於3.9mA 時啟動
■ 恢復功能: 當數據損壞時，使用者可以按下三個按鈕來恢覆損壞的數據
■ 溫度指示器: 顯示環境溫度
■ 溫度補償: 將溫度數據收集到傳送器進行溫度補償
■ 保護: 電路保護設計、靜態衝擊、浪湧電流、強過載保護
主要規格
▼壓力接續部
1/4”NPT
其他規格可依需求訂製
▼壓力類型
差壓 (DP) / 高壓 (HP) / 表壓 (GP) / 絕壓 (AP)
▼壓力範圍
請參考型錄 (壓力範圍表)
▼適用介質
與壓力接續部兼容的液體和氣體
▼工作溫度
-40~85℃ (標準)
-30~80℃ (附LCD 顯示)
-40~104℃ (填充矽油)
-18~71℃ (填充礦物油)
▼儲藏溫度
-45~90℃
▼防暴等級 (選項)
Exia II CT6
Exd II BT4
▼配件 (選項)
T 型接頭配M20*1.5 外螺紋 (見型錄)
安裝支架: 管彎曲支架, 板彎曲支架, 管平面支架, 板上安裝支架
其他規格
▼螢幕顯示
5 位數LCD 顯示附背光
▼顯示單位
kPa, mA, %, ℃, mmH2O, MPa, Pa, mbar, atm, psi, Torr
▼類比訊號輸出
4-20mA (2 線制)
▼數位訊號輸出 (選項)
HART 通訊協定
▼最大輸出電流
<22mA
▼供電電壓
24VDC
≧18.5V (HART 通訊協定)
▼工作範圍
18.5~45V
▼迴路負載
≧250Ω (HART 通訊協定)
▼穩定性
<1 年
▼精度
±0.1% /±0.2% /±0.5% /±1%
▼傳輸距離
約1,500 m (連接導線直徑>0.6mm)
▼振動
50Hz (更多細節請參考*1)
▼阻尼值
0~32 秒
▼溫度影響
請參考型錄 (溫度影響表)
▼重量
約4kg
*1: 50Hz，雙振幅: 0.2mm，持續2 小時振動極限，測量範圍內振動<0.075%
*安裝位置影響: 傳送器安裝位置傾斜10°, 誤差值應小於壓力範圍的1/3或最高200Pa
