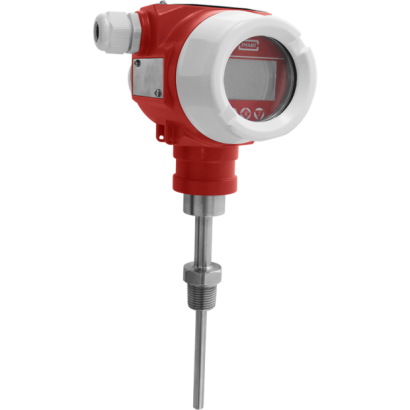

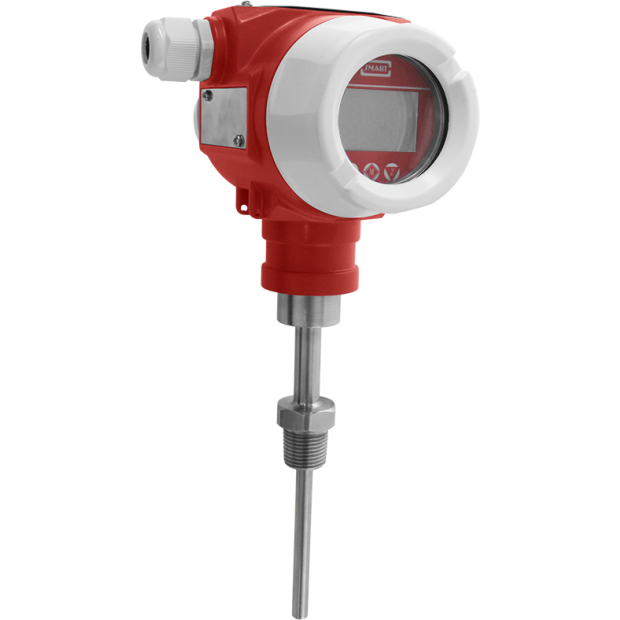

ITT-L200(F) 一體化熱電阻溫度傳送器 (法蘭連接型)

ITT-L200(F) 一體化熱電阻溫度傳送器 (法蘭連接型)

採用Pt100 溫度傳感器,可選LCD 顯示及操作面板,其採用一體化耐瞬變電壓端子模組,可於惡劣的浪湧電壓場合使用,適用多種工業溫度量測及傳送需求。
詳細介紹
一體化熱電阻溫度傳送器 (法蘭連接型)
型號: ITT-L200 (F)

簡介

ITT-L200 (F) 系列數位溫度傳送器採用Pt100 溫度傳感器,可選LCD 顯示及操作面板,其採用一體化耐瞬變電壓端子模組,可於惡劣的浪湧電壓場合使用,適用多種工業溫度量測及傳送需求。

特色
■ 法蘭式連接,可選活動牙式連接
■ 客製化測棒長度與外徑,並可依需求選配套管
■ 可選溫度量測範圍廣: -50 to 400℃
■ 輸出訊號4-20mA
■ 溫度傳感器採用Pt100,精度0.5%F.S.
■ 使用者友善介面,參數設定容易,可現場顯示測得數據
■ 保護等級IP67
■ 可選RS485 輸出

主要規格
▼螺紋安裝型式
固定牙/活動牙連接安裝
▼接續部
HG/T20592-2009DN50PN10 / HG/T20592-2009DN25PN10
其他規格可依需求訂製
材質: 不鏽鋼304
▼電器接頭
鋁合金接線盒
出線口內螺紋M20*1.5
適用線徑: Φ6-8mm
▼溫度範圍
-50 to 400℃
最小量程100℃
▼測棒
外徑▼
Φ6 / 8 / 10 / 12 / 16mm
材質: 與接續部一致
長度: 自訂,50…3000mm
可加裝套管 (選項)
▼適用介質
與不鏽鋼兼容的液體或氣體
▼環境溫度
正常: -40 to 85℃
帶LCD 顯示: -20 to 70℃
▼儲存溫度
正常: -40 to 100℃
帶LCD 顯示: -40 to 85℃
▼環境濕度
0…95% R.H.
▼防護等級
IP67

其他規格
▼外殼
不鏽鋼
▼螢幕顯示(選項)
5 位數LCD 顯示帶背光
39 x 23 mm
▼出線保護
M20*1.5 防水接頭
▼延長管
外徑: Φ12m
材質: 不鏽鋼316
長度: 50 / 100 / 150 / 200mm
▼輸出訊號
4-20mA
▼量測元件
Pt100
▼精度
±0.2/0.5% F.S.
▼溫度響應時間
≤10s@水中0.4m/s
▼電源供應
10…30VDC
▼絕緣電阻
≥20MΩ, 100VDC
▼消耗功率
≤500Mw@24VDC, 20.8Ma
▼重量
約1.29kg
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌
RS485 輸出
接續部材質不銹鋼316
活動牙式安裝
隔爆配置,一端採1/2”NPT 母牙,另一端配不鏽鋼堵頭
隔爆配置,一端採M20*1.5 母牙,另一端配不鏽鋼堵頭
脫脂處理
接液部電解拋光處理
