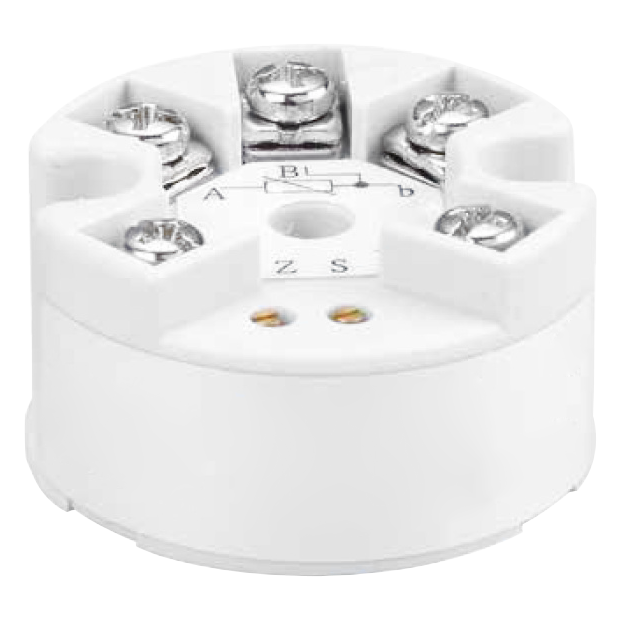

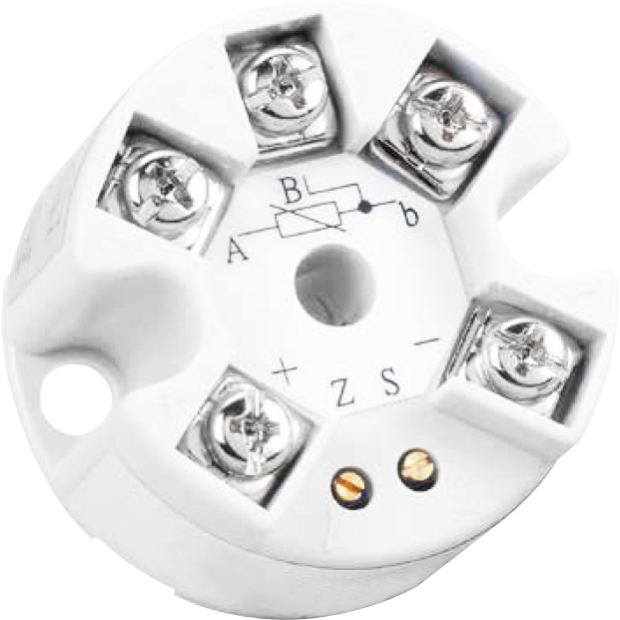

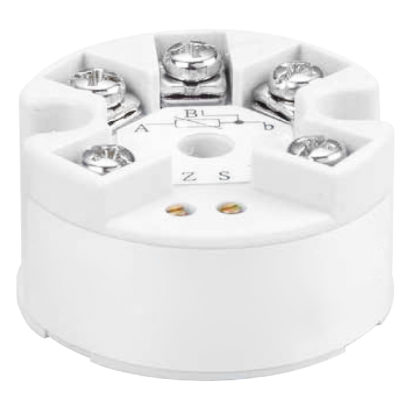

TT-01 溫度傳送器 (大圓頭式)

TT-01 溫度傳送器 (大圓頭式)

採用Pt100 做為感測元件進行線性測量。為避免溫度訊號在遠距離傳輸衰減,它將Pt100Ω轉換成標準的類比電流輸出4~20mA DC (2 線制)。該儀器可收集穩定準確的溫度值,適用於PLC、數位顯示、工業計算機等。
  • 傳送器
  • 傳送器
詳細介紹
溫度傳送器 (大圓頭式)
型號: TT-01

簡介

TT-01 採用Pt100 做為感測元件進行線性測量。為避免溫度訊號在遠距離傳輸衰減,它將Pt100Ω轉換成標準的類比電流輸出4~20mA DC (2 線制)。該儀器可收集穩定準確的溫度值,適用於PLC、數位顯示、工業計算機等。

特色
■ 輸出訊號4-20Ma
■ 溫度範圍-50℃~200℃
■ 採用Pt100 做為溫度感測元件
■ 小巧輕便,易於安裝和拆卸

主要規格
▼安裝型式
大圓頭式
▼輸入訊號
Pt100 (3 線制)
輸入端導線阻抗:≤50Ω (3 條導線阻抗需相同)
▼輸出訊號
4~20mA (2 線制)
▼電源供應
10~30VDC
穩定性:±0.025% / V
▼溫度範圍
-50~200℃
其他溫度範圍可依需求訂製
▼環境溫度
-20~60℃
▼工作濕度
0~95%R.H. (非凝露)
▼保護等級
外殼: IP30
端子: IP10

其他規格
▼外殼
ABS
▼感測元件
Pt100
▼感應器電流
<0.8mA
▼反應時間
<250ms
▼零點&滿點調整範圍
±10%
▼精度
±0.1%F.S.
▼校準溫度
20~28℃
▼溫度飄移
<±0.015%F.S./℃
▼負載
≤ (電源電壓 - 8V)/0.02AΩ
穩定性▼
±0.05% / 100Ω
▼Pt100Ω訊號斷線保護&輸出
>23mA
▼Pt100Ω訊號短路保護&輸出
<3mA
▼重量
40g
▼其他需求 (選項)
第三方公證報告
出廠報告
