THT-S系列 溫溼度傳送器
THT-S系列 溫溼度傳送器
可根據使用環境需求選擇室內、風管與分離型等三種安裝型式，能量測-40~120℃與0~100%RH 的溫溼度，可加購RS485、警報輸出等功能，滿足各種工業環境需求。
詳細介紹
型號：THT-S 系列
簡介
THT-S 系列溫溼度傳送器可根據使用環境需求選擇室內、風管與分離型等三種安裝型式，能量測-40~120℃與0~100%RH 的溫溼度，可加購RS485、警報輸出等功能，滿足各種工業環境需求。
特色
■ 三種安裝型式，符合各種環境需求
■ 溫度量測範圍-40~120℃ 濕度量測範圍0~100%RH
■ 溫度量程指撥開關，可根據需求調整使用溫度範圍
■ 測棒耐高溫、耐壓，可承受高機械應力
■ 防水外殼IP65，抗髒汙防結露
■ 多種電流／電壓輸出選擇
■ 零點校正功能
■ 一行／二行／三行可調式LCD 顯示，能同時顯示三組量測參數，或字體加大的單一顯示 (選配)
■ 觸控式按鍵，不必打開外殼就能現場進行設定(選配)
■ 可選配警報輸出，控制設備電源
■ 可選配RS485 連線，實現遠端監控和數據紀錄
主要規格
▼安裝型式

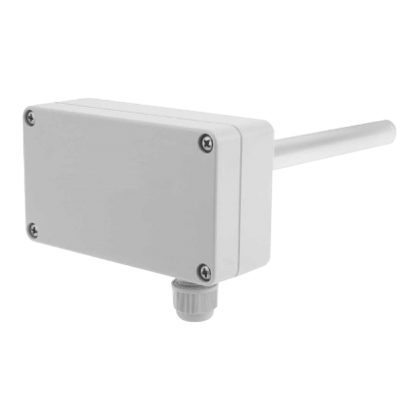

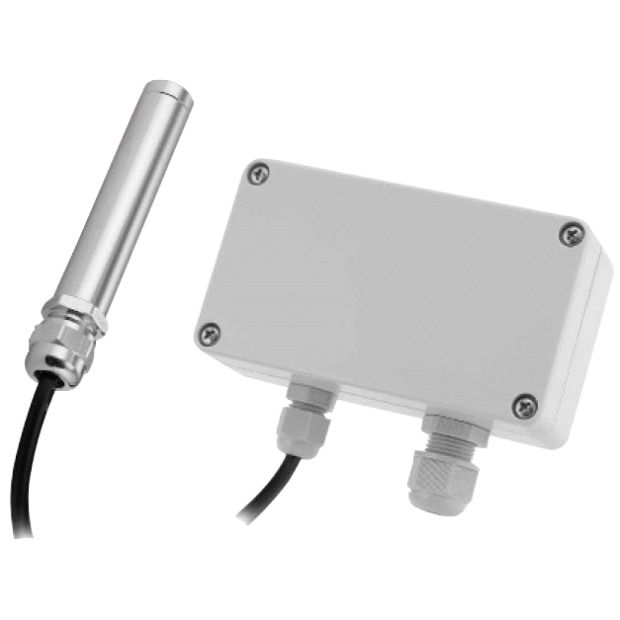

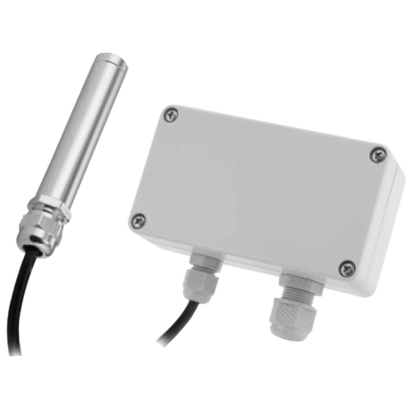

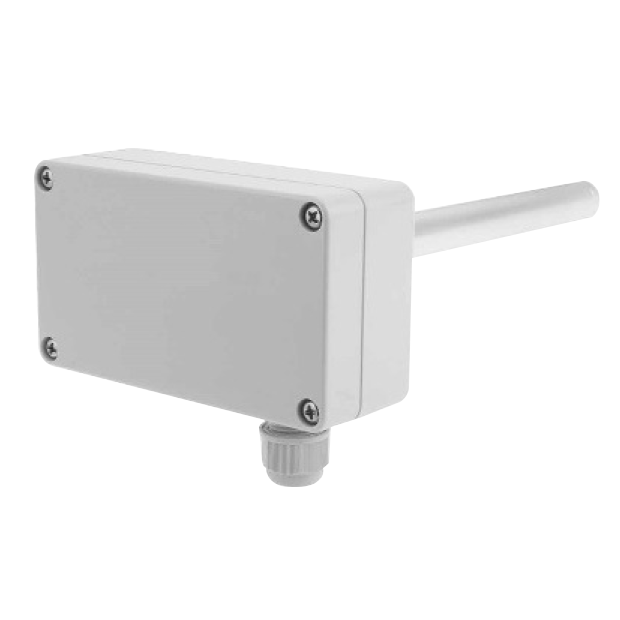

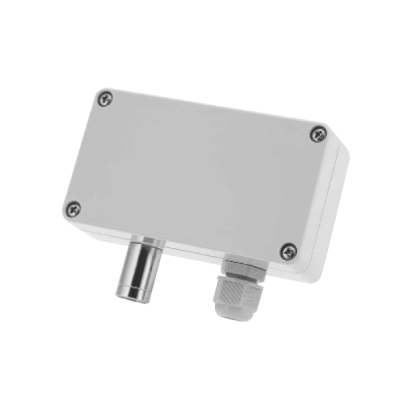

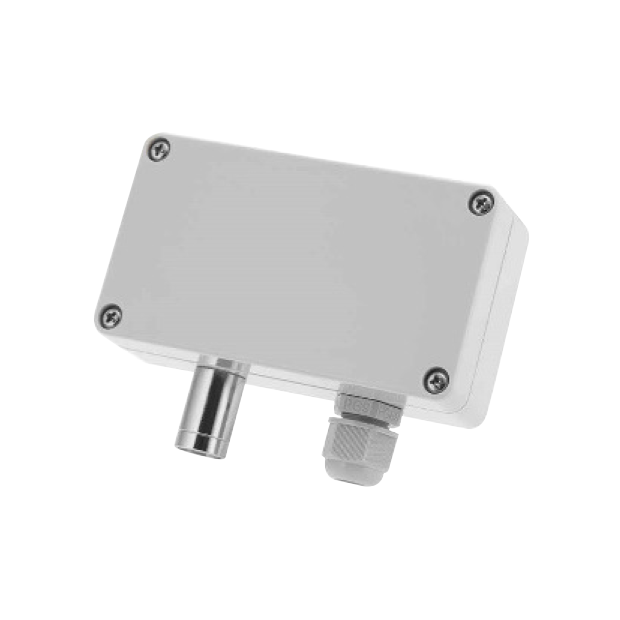

WM-室內壁掛型 / D-風管型 / R-分離型
▼本體尺寸
115 x 65mm
▼濕度量測範圍
0…100% RH
▼溫度量測範圍
-40…120℃ (可透過指撥開關調整量程範圍)
▼測棒
材質: 室內及分離型-銅鍍鎳
風管型-鋁合金
耐壓: 10 bar
外徑: Ø16mm
長度: 請洽詢業務
▼多變量單位選擇 (選配)
(Td) 露點溫度 / (Tf) 霜點溫度 / (R) 混和比 / (A) 絕對溼度 / (Tw) 濕球溫度 / (S) 焓值 / (E) 水蒸氣壓
▼本體工作溫度
-40…80℃ (-40…176℉)
▼外殼防護等級
IP65
▼電磁干擾防護
符合EMC 標準
EN61326-1 工業環境
▼可選購配件
14mm 濾片
20mm 不鏽鋼濾頭
16mm 鋁質法蘭
16mm 不鏽鋼快速連接器
卡子
規劃器
其他規格
▼外殼材質
PC (聚碳酸酯)
▼類比輸出
4-20mA (2 線電流輸出)
0~1V / 5V /10V (3 線電壓輸出)
▼數位輸出 (選配)
MODBUS RTU RS485
▼警報輸出 (選配)
繼電器種類: 電磁式
接點型式: SPDT
接點容量: 8A, 277VAC (阻性負載)
▼濕度精度 (@25℃) (含非線性、遲滯、非重複性誤差)
±3%RH (0…20/80…100%RH)
±2%RH (20…80%RH)
▼溫度精度 (含非線性、遲滯、非重複性誤差)
±0.7℃ (@-40…5℃)
±0.3℃ (@5…60℃)
±0.9℃ (@60…120℃)
▼長時間飄移
濕度: 0.5%RH/年
溫度: 0.04℃/年
▼反應時間
濕度: 5 秒 (33-75%RH)
溫度: 10 秒 (15 to 45℃)
▼電源供應
電流輸出:
11…35VDC, 負載<50Ω
20…35VDC, 負載<500Ω
電壓輸出:
15…35VDC, 12…29VAC
RS485 輸出:
15…35VDC, 12…29VAC
▼電流消耗 (@20℃, V+24VDC)
2A-40mA
3V-10mA,
3V 警報-25mA
RS485-25mA
RS485 警報-40mA
▼分離型電纜規格
套管線徑範圍: 4.5…8.2mm
電纜長度: 2m
電纜材質: PVC 隔離線
