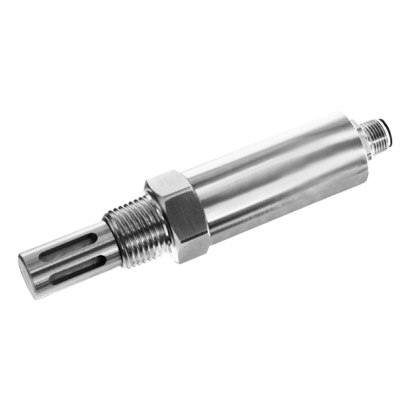

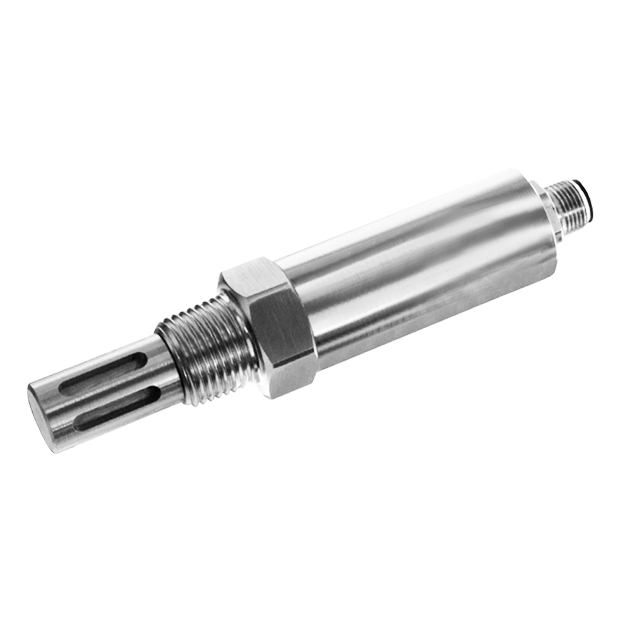

DPPT-HP 工業級高壓露點傳送器
詳細介紹
型號: DPPT-HP
簡介
本款工業級高壓露點傳送器以不鏽鋼濾頭／濾網測量環境溫度及露點溫度，適用於壓縮空氣系統、冷凍機、吸附機、塑膠乾燥機、造紙、化工製程監測等場所。
特色
■ 雙輸出設計－結合類比及數位輸出為一體
■ RS485－支援浮點數及整數雙格式，公制和英制雙單位
■ 可選擇PNP 警報輸出
■ 類比輸出可選擇不同露點單位與設定對應值
■ 全範圍溫度補償，於40℃～60℃ Td 時精度±2℃ Td
■ 可長期穩定量測，反應速度快
■ 環境溫度最高85℃，耐壓最高100bar
主要規格
▼濾頭
連接牙口▼
G 1/2”，可採不鏽鋼濾網 (75 ㎛)或不鏽鋼燒結濾頭 (30 ㎛)
1/2”NPT，可採不鏽鋼濾網 (75 ㎛)或不鏽鋼燒結濾頭 (30 ㎛)
UNF5/8”，可採不鏽鋼燒結濾頭(100 ㎛)
濾頭防護外殼材質：不鏽鋼304／316
最高耐壓：100 bar
濾頭外徑＆長度：請參考型錄 (安裝尺寸圖)
▼電氣接頭
M12-5 金屬連接器
▼露點量測範圍
-40…60℃ Td (標準) / -60…60℃ Td (選項)
▼本體工作溫度
-40…85℃
▼可切換濕度單位
(Td) 露點溫度
(Tf) 霜點溫度
(V) PPMv
(W) PPMw
▼霜／露點最大調整規劃範圍
-100~+85℃
▼外殼防護等級
IP65
▼電磁干擾防護
EN61326-1:2013 Emission
CISPR11:2009+A1:2010 Group 1 Class B
EN61326-1:2013 Immunity
IEC 61000-4-2:2008
IEC 61000-4-3:2006+A1:2007+A2:2010
IEC 61000-4-8:2009
其他規格
▼類比輸出
一組輸出通道
三線制迴路
電流輸出: 4~20mA (標準)
電壓輸出: 0..1V / 5V / 10V
▼數位輸出 (標配)
RS485 Modbus 站號－1…247
傳輸速度－9600／19200／38400／57600／115200
資料格式－N81／N82／E81／E82／O81／O82
▼PNP 警報輸出 (選項)
警報元件: 電晶體
電流容量: 50mA
工作電壓: 最大30VDC
參數設定範圍:
高低點－(-9999 to 9999)
遲滯－(0 to 9999)
動作延遲－(0 to 3600 秒)
帶訊號隔離功能，可鎖定開／關
▼露點精度 (含非線性誤差、遲滯誤差、非重複性誤差)
±2℃ Td@25℃ (-40…60℃Td)
±3℃ Td@25℃ (-60…-40℃Td)
▼電流供應
直流電: 15…35VDC
交流電: 12…29VAC
▼電流消耗 (25℃, V+24VDC)
電流輸出: 最大30mA
電壓輸出: 一般10mA
PNP 警報輸出: 一般10mA
▼電流供應
15 ~ 35VDC／12 ~ 29VAC
▼電流消耗 (@50℃, V+24VDC)
電壓輸出: 最大值 30mA
電壓輸出: 一般 10mA
PNP 警報輸出: 一般10mA
▼輸出負載
電流輸出: < 400Ω
電壓輸出 (0~1V): > 2KΩ
電壓輸出 (0~5V / 10V): > 10KΩ
★型錄下載
