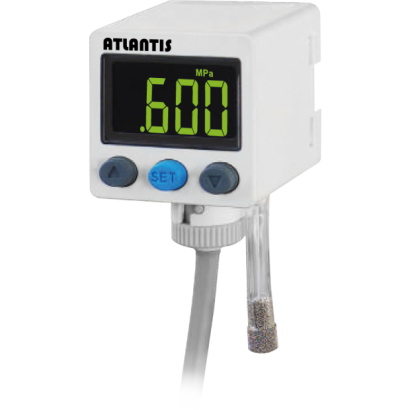

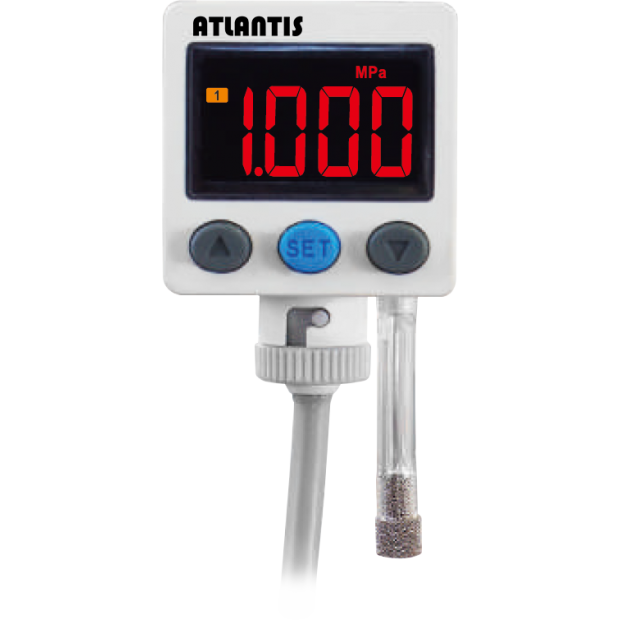

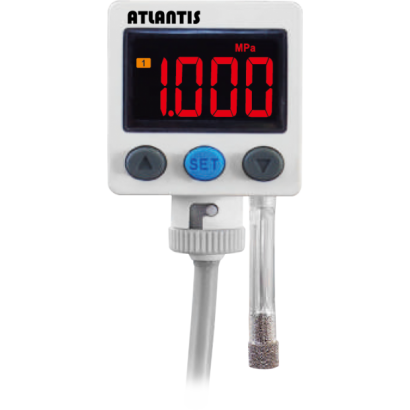

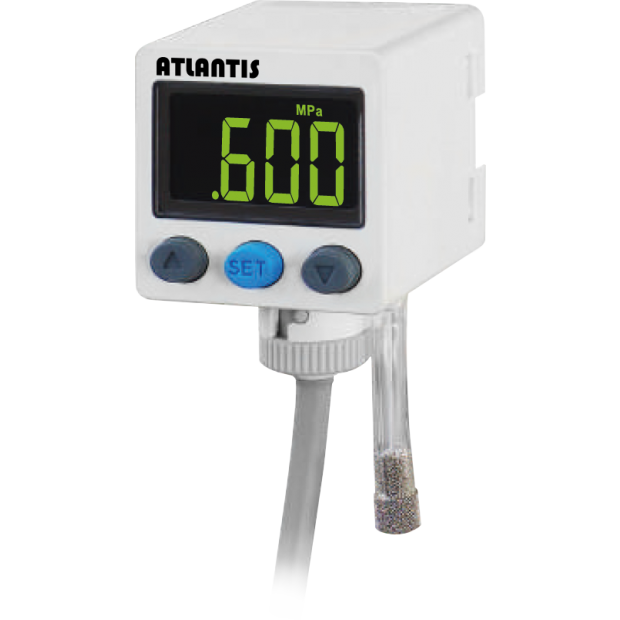

DPST-A45系列 防護型數顯壓力開關&傳送器 (氣體型)
詳細介紹
型號: DPST-A45 系列
簡介
1 吋經濟款小型數位顯示壓力開關傳送器，適用空間有限的量測環境。
特色
■ 提供OEM 服務
■ 雙色數位LCD 顯示
■ 參數複製功能
■ 6 種壓力單位
■ 防護等級 IP65
主要規格
▼型式
A45P / A45V / A45C
請參考型錄 (技術規格表)
▼面徑
1.2”(30mm)
▼壓力接續部
R1/8”, M5 , NPT1/8”, #10-32UNF , G1/8”(BSPP) , M5 , Rc1/8” , NPT1/8” , G1/8”(BSPP)
▼壓力範圍
正壓：0 ~ 1.000 MPa
負壓：-101.3 ~ 0 kPa
連成：-100.0 ~ 100.0 kPa
▼適用流體
非腐蝕性、不可燃性之空氣
▼環境溫度
-10°C to +60°C (無水露及不結冰狀態下)
▼環境濕度
35~85% R.H. (無水露)
▼溫度影響
以25°C 為標準, 0~50°C 區間內最大誤差±2% F.S
▼防護等級
IP65 (須安裝空氣管)
▼測試數據
耐振動：複振幅1.5mm 或10G，每一分鐘10Hz~55Hz~10Hz，X , Y , Z 每個方向各2 小時
耐衝擊：100m/s2 (10G)，X , Y ,Z 每個方向各3 次
耐電壓：1000VAC 1 分鐘 (引線及塑膠外殼間)
其他規格
▼外框
塑膠外殼
▼螢幕顯示
3.5 位數LCD
紅色/綠色/橙色
▼數值更新頻率
5 次/秒
▼壓力單位
psi, bar, kgf/cm2, MPa , kPa , inHg
▼解析度
0.001
▼精度
±2%F.S. , ±1 位數 (週圍溫度：25±3℃)
▼開關輸出
2 NPN 開集極輸出▼
最大負載電流：125 mA
最大供應電壓：30 VDC
內部壓降：≤1.5V
2 PNP 開集極輸出▼
最大負載電流：125 mA
最大供應電壓：24 VDC
內部壓降：≤1.5V
▼電源電壓
12 to 24VDC±10%，漣波峰值10%以下 (UL class 2)
▼消費電流
≤40 mA (無負載時)
▼動作顯示燈
橙色指示燈1：OUT1
橙色指示燈2：OUT2
▼絕緣阻抗
50 MΩ 以上 (500VDC，引線及塑膠外殼間)
▼電線規格
耐油PVC 電線 (0.15mm2)
▼重量 (含2 公尺電線)
約86g (1R1、1N1、1G1 接管)
約114g (1R2、1N2、1G2 接管)
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌
