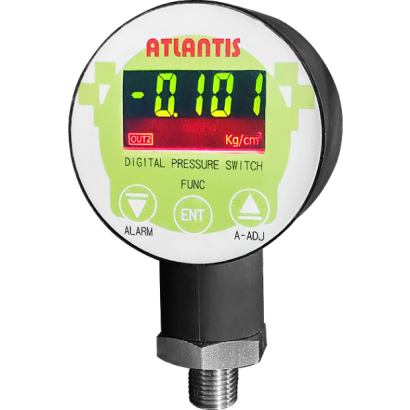

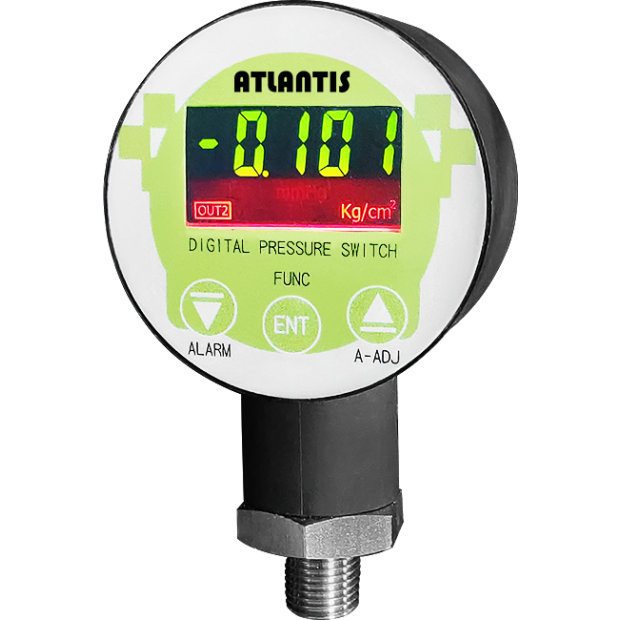

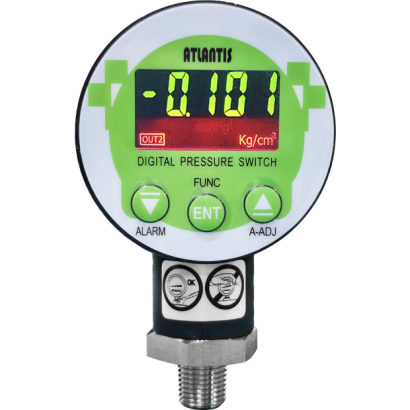

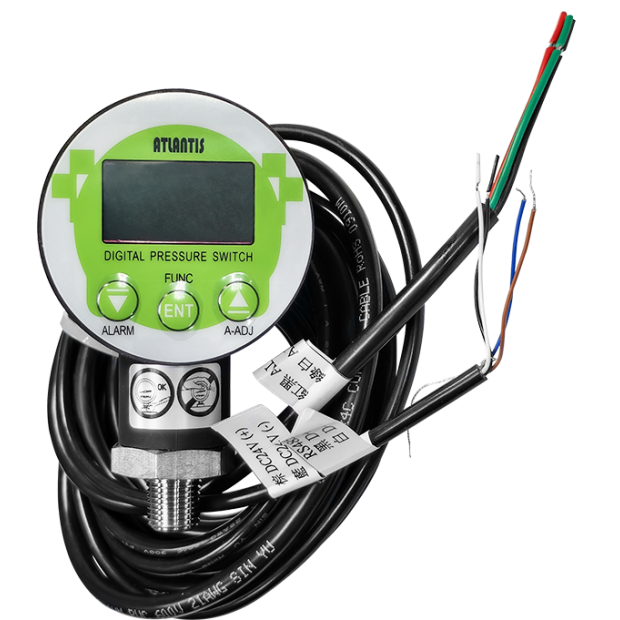

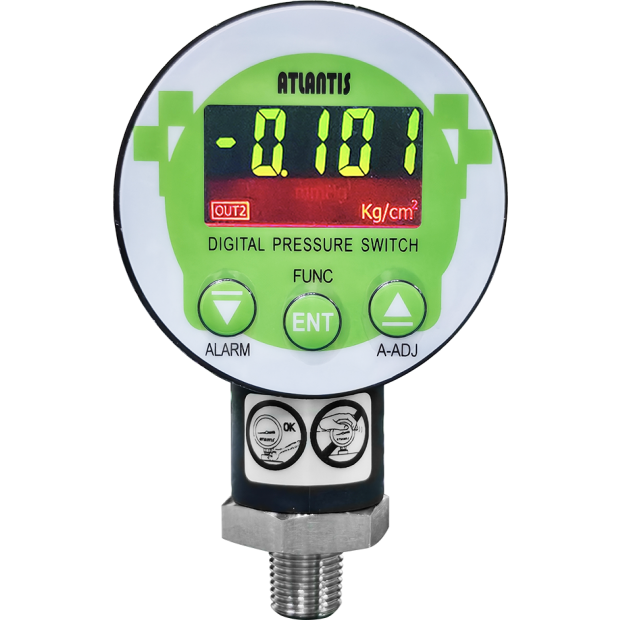

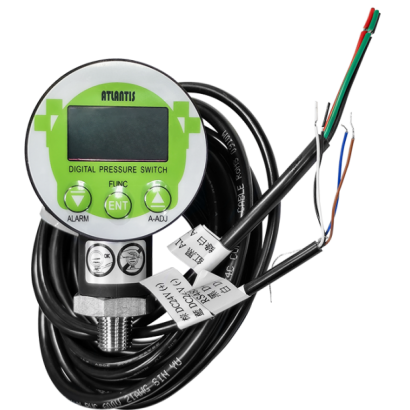

DPS-2.5SPD3 多功能壓力開關

特色
■ 高警報效果，當警報動作時顯示螢幕自動變換顏色(紅色／綠色)
■ 全量程精度0.5% (最高0.25%)
■ 感測頭採用陶瓷壓阻式與不鏽鋼316 元件
■ 可切換7 種壓力單位
■ 防護等級IP65
■ 可選三種雙組警報輸出- Relay, NPN, PNP
■ 可設定遲滯與窗型模式
■ 4-20mA 或1-5V 類比輸出功能 (選購)
■ 數位RS-485 輸出 (選購)

多功能壓力開關
型號: DPS-2.5SPD3

特色
■ 高警報效果，當警報動作時顯示螢幕自動變換顏色(紅色／綠色)
■ 全量程精度±0.5%F.S. (最高±0.25%F.S.)
■ 感測頭採用陶瓷壓阻式與不鏽鋼316 元件
■ 可切換7 種壓力單位
■ 防護等級IP65
■ 可選三種雙組警報輸出- Relay, NPN, PNP
■ 可設定遲滯與窗型模式
■ 4-20mA 或1-5V 類比輸出功能 (選購)
■ 數位RS-485 輸出 (選購)

主要規格
▼錶頭尺寸
Ø2.5”(63.5mm)
▼螢幕尺寸
35.5 x 18mm
▼壓力接續部
材質: 不鏽鋼316
1/4”PT
1/4”NPT
其他螺紋規格需訂製
▼壓力範圍
請參考型錄 (壓力範圍表)
▼警報輸出 (選項)
NPN x2／PNP x2／Relay x2
▼類比輸出 (選項)
1~5V／4-20mA
▼RS485 (選項)
通訊位址: “01” ~”FF” (0~255)
傳輸速率: 19200/9600/4800/2400
通訊協定: Modbus RTU
▼螢幕顯示
亮紅色／綠色0.4”LED 讀值
▼輸入電源
DC 14-30V
▼適用流體
與不鏽鋼316 兼容的液體及氣體
▼工作溫度
-10°C to +60°C
▼介質溫度
-30 to +80°C
▼儲存溫度
-30 to +80°C
▼環境濕度
≦95% R.H.
▼大氣壓力
860…1060 mbar
▼防護等級
IP65
▼CE 認證
EN 55022:1988/A1:2000 等級A
EN 61000-3-2:2000
EN 61000-3-3:1995/A1:2001
EN 55024:1998/A1:2001

其他規格
▼顯示器本體材質
NYLON66+PBT+15%GF (UL94V-0)
▼密封材質
< 16 bar: NBR
> 16 bar: PVDF
▼數值顯示範圍
5 位數 -19999~99999
▼數值更新頻率
0.1~9.9 秒
▼記憶方式
非揮發性 EEPROM
▼參數設定方式
觸控按鍵
▼精度
±0.5%F.S.(標準) / ±0.25%F.S. (選項)
▼壓力單位
bar, kg/cm², kPa, MPa, psi, mmHg, inHg
▼最大允許過載壓力
< 60 bar: 2*全量程
> 60 bar: 1.5*全量程
▼爆破壓力:
< 160 bar: 3*全量程
> 250 bar: 1.8*全量程
▼繼電器輸出模式
HI／LO／GO／HL
▼繼電器容量
AC 250V-5A
DC: 30V-7A
▼電晶體輸出容量
最大 DC60V/100mA
▼感壓元件
Ceramic A12O3-96%
不鏽鋼316
▼輸出反應速度
< 50ms (0~90%)
▼輸出負載能力
電壓模式: 10mA
電流模式: 10V
▼熱感度／零點溫度飄移
±0.05%／10°C
▼零點長期穩定度(23±5°C)
< 60 bar: ±0.1% /年
> 60 bar: ±0.15% /年
▼重量
380g (含線)
