DPS-L131 數位壓力開關

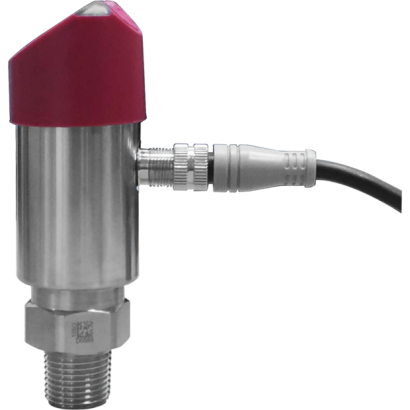

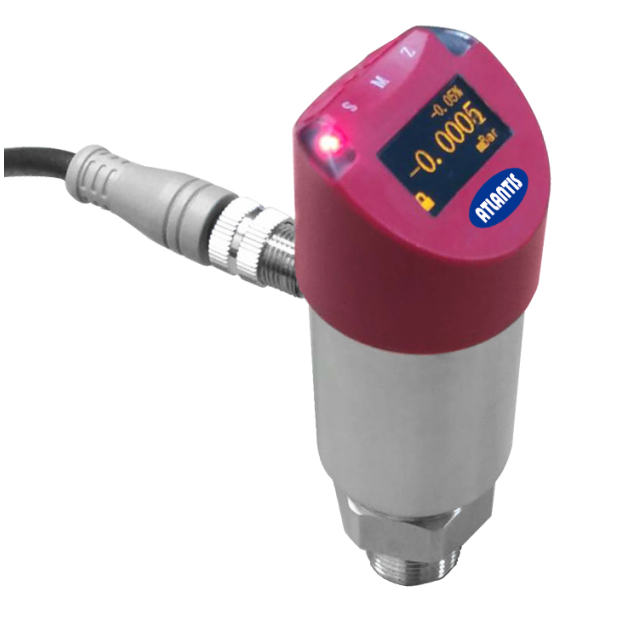

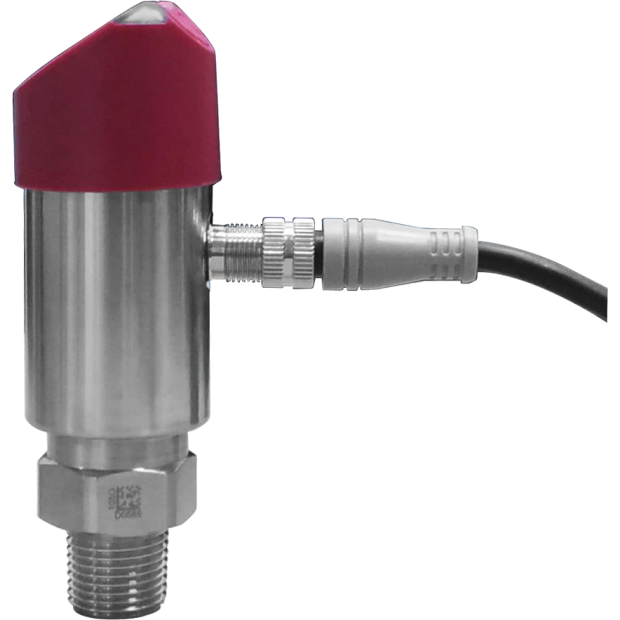

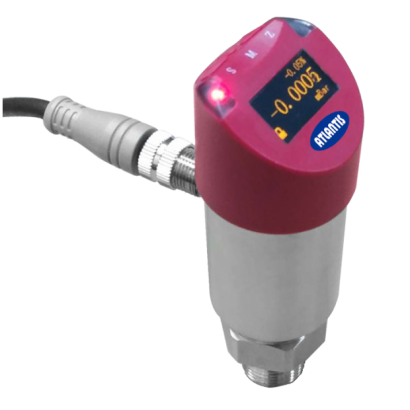

DPS-L131 數位壓力開關
是一款採單晶矽壓力傳感器封裝技術與一體成型設計的高性能數位壓力開關，傳感器位於本體頂部，遠離介質接觸面，具機械隔離與熱隔離等功能。DPS-L131 可應用於極端化學環境、機械負荷與電磁干擾等嚴苛的工業壓力量測及控制需求。
詳細介紹
型號: DPS-L131
簡介
DPS-L131 是一款採單晶矽壓力傳感器封裝技術與一體成型設計的高性能數位壓力開關，傳感器位於本體頂部，遠離介質接觸面，具機械隔離與熱隔離等功能。DPS-L131 可應用於極端化學環境、機械負荷與電磁干擾等嚴苛的工業壓力量測及控制需求。
特色

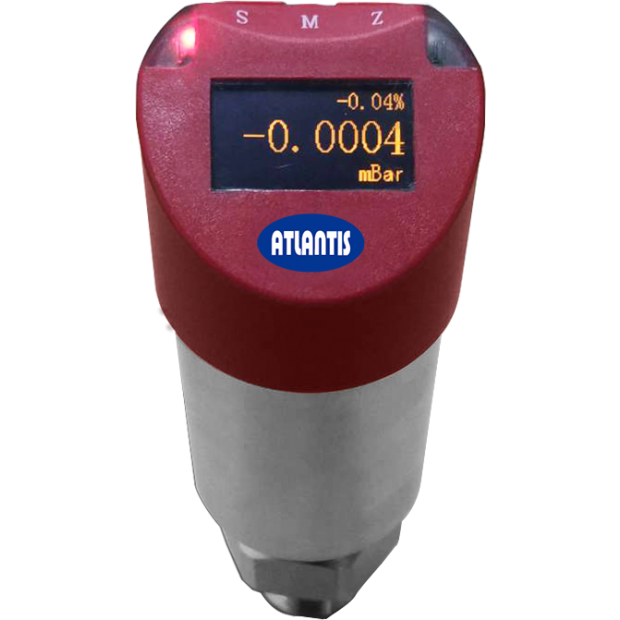

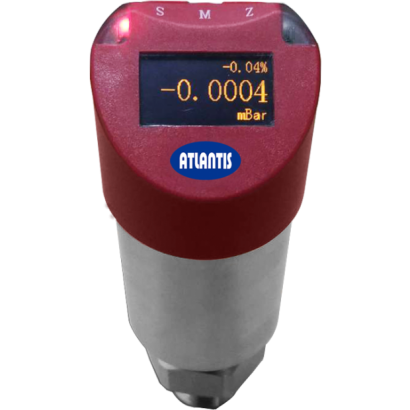

■ 五位OLED 高亮度螢幕顯示，三按鍵操控設計
■ 可切換三種顯示模式：壓力值+單位／百分比+壓力值+單位／SPn、壓力值與RPn
■ 350 度旋轉錶頭，180 度螢幕翻轉，適合從任何角度讀值
■ NPN／PNP 開關訊號輸出
■ 可選RS485 訊號輸出
■ 多種壓力單位切換
■ 可儲存並查看壓力量測資料
■ 獨立透氣腔結構，將導氣端與電子腔室隔離，降低外界環境溫溼度影響
■ 防護等級IP67
主要規格
▼壓力接續部
材質: 不鏽鋼304／316
M20x1.5, G1/4”, G1/2” , 1/4”NPT (F), 1/4”NPT (M) , 1/2”NPT (F). 1/2”NPT (M)
▼電氣接頭
M12x1 4 芯航空插頭／M12x1 5 芯航空插頭
詳細規格請參考型錄 (選型表)
▼壓力範圍
0…1kPa~40MPa
詳細壓力量程請參考型錄 (壓力範圍表)
▼類比輸出訊號
4-20mA (傳輸距離<1000 公尺)
▼開關輸出訊號
NPN／PNP
▼數位輸出訊號 (選項)
RS485 (傳輸距離<1200 公尺)
▼適用介質
與接續部材質兼容的流體
▼介質溫度
-40 to 120℃
▼環境溫度
-40 to 85℃
▼儲存溫度
-40 to 85℃
▼相對溼度
0…95%RH@40℃
▼防護等級
IP67
其他規格
▼螢幕顯示
5 位數OLED 螢幕
▼螢幕尺寸
23 x 13mm
▼壓力單位
kPa, MPa, bar, psi, mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, Torr, mbar, g/cm2, kg/cm2, Pa, atm, mm, m
▼電源供應
12…30VDC
▼額定電流
≤60mA (4-20mA)
≤45mA (RS485)
▼耗電量
≤1.44W (4-20mA 輸出)
≤1.08W (RS485 輸出)
▼感測元件
不鏽鋼焊接隔離膜片
材質: 不鏽鋼316L／哈式合金
內部填充液: 矽油
▼穩定性
±0.2% F.S./ 5 年
▼綜合精度
±0.25% F.S. (標準)
±0.1% F.S. (選項)
▼絕緣電阻
≥20mΩ, 100VDC
▼負載電阻
< (Power supply-12)/ 0.06
▼重量
約1kg (不含安裝支架與螺紋連接配件)
