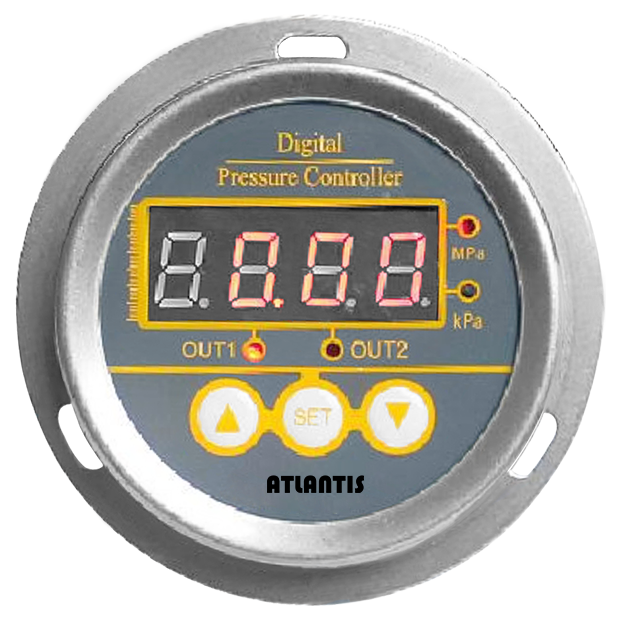

SDPS-4ED(0.5) LED智慧型壓力開關
SDPS-4ED(0.5) LED智慧型壓力開關
集壓力測量、顯示與控制於一體，採用高品質擴散矽與隔離式膜片作為感壓元件。本款產品具多種設定功能，易於校準，適合應用於發電廠、自來水、石油、化工、工程等工業環境的壓力測量、顯示和控制。
詳細介紹
型號: SDPS-4ED(0.5)
簡介
SDPS-4ED(0.5)智慧型壓力開關集壓力測量、顯示與控制於一體，採用高品質擴散矽與隔離式膜片作為感壓元件。本款產品具多種設定功能，易於校準，適合應用於發電廠、自來水、石油、化工、工程等工業環境的壓力測量、顯示和控制。
特色
■ 集壓力測量顯示、警報控制、訊號輸出於一體
■ 4 位數LED 螢幕顯示
■ 可選多種警報輸出：Relayx4 / PNP / NPN
■ 可任意設定高低壓力警報點
■ 可選多種類比輸出：4-20mA / 1-5V / 0-5V / 0-10V
■ RS485 選配功能
■ 外殼採不鏽鋼304，接續部採不鏽鋼316L
■ 標準精度±0.5%F.S.，最高可達±0.1%F.S.
■ 防護等級IP65
主要規格
▼錶徑
2.5” / 4”
▼安裝型式
埋入式
▼接續部
材質: 不鏽鋼316L
焊接密封結構
M20*1.5, M14*1.5, G1/2”, G3/8”, G1/4”, 1/2”NPT, 1/4”NPT
其他規格可依需求訂製
▼電器接頭
8-pin 航空插頭帶電纜
▼螢幕顯示
4 位數LED 顯示
▼警報輸出
Relayx4／PNP／NPN
▼類比訊號輸出
4-20mA／1-5V／0-5V／0-10V
▼數位輸出 (選項)
RS232／RS485
▼壓力類型
表壓／絕壓／密封壓
▼壓力範圍
0 to 600bar
▼工作溫度
-20…85℃
▼儲存溫度
-20…125℃
▼防護等級
IP65
其他規格
▼外殼
不鏽鋼304
▼電源供應
標準24VDC／220VAC
▼接點容量
最高30V／3A, 240V／3A
▼壓力單位
kPa, MPa, kg/cm2, bar, psi
▼感測元件
精密擴散矽晶體+隔離式膜片
▼精度 (含非線性、遲滯與重複性誤差)
±0.5%F.S. (標準)
±0.25% F.S. (選項)
±0.1% F.S. (選項)
▼絕緣阻抗
最小1MΩ@250VDC&25℃
▼穩定性
±0.1% F.S.
▼熱零點&滿點溫飄
±1.0% F.S.
▼工作壓力
過壓：3 倍全量程
爆破壓力：4 倍全量程
▼抗瞬間衝擊
100g, 11msec
▼重量
最大350g
