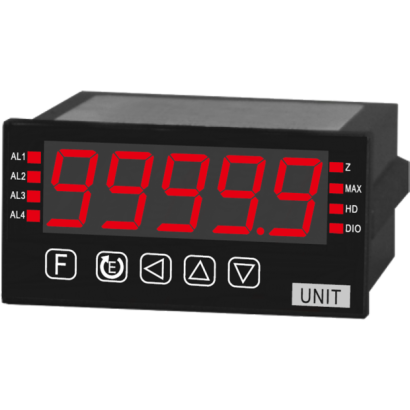

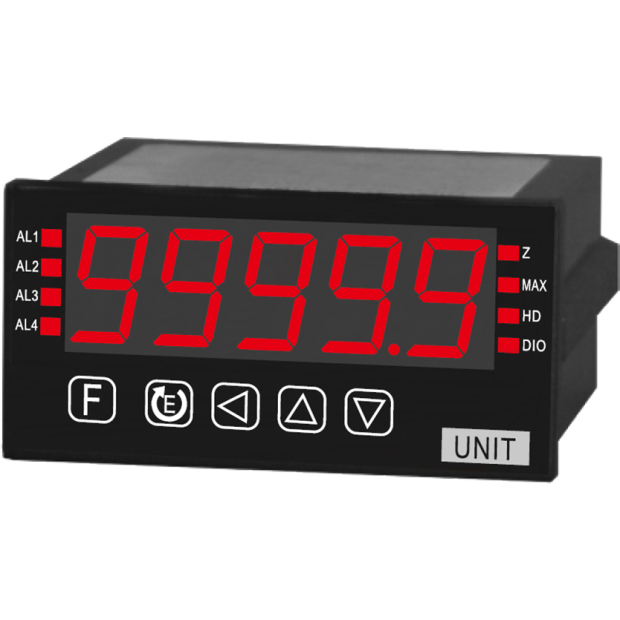

ATM-DC5H-A系列 5位數類比輸入顯示控制輸出錶
ATM-DC5H-A系列 5位數類比輸入顯示控制輸出錶
特色
■ 提供OEM 服務
■ 最高精度達±0.05%、±1 位數
■ 高亮度0.8”LED 顯示範圍
■ 穩定性高，防燃材質機殼，安全性好
■ 有自動歸零、保持一般值或最大值等功能
■ 提供OEM 服務
■ 最高精度達±0.05%、±1 位數
■ 高亮度0.8”LED 顯示範圍
■ 穩定性高，防燃材質機殼，安全性好
■ 有自動歸零、保持一般值或最大值等功能
詳細介紹
型號: ATM-DC5H-A 系列
特色
■ 提供OEM 服務
■ 最高精度達±0.05%、±1 位數
■ 高亮度0.8”LED 顯示範圍
■ 穩定性高，防燃材質機殼，安全性好
■ 有自動歸零、保持一般值或最大值等功能
主要規格
▼尺寸
96 x 48 mm
▼輸入規格
直流訊號 / 2 線傳送器 / 3 線傳送器 / 4 線傳送器
▼工作電源
AC/DC 100~240V / DC 12 / 24 / 30~90V
▼輸入訊號
4-20mA / 1~5V / 0~10V
▼警報功能
無 / 2~4 組Relay / 2~4 組O.C
▼類比輸出
無 / 4-20mA / 0-10V / LOOP POWER: 15-30Vdc 4-20mA out put
▼工作溫濕度
0°C to +60°C / 20～90％RH
▼儲存溫濕度
-10°C to 70°C / 20～90％RH
▼溫度係數
100ppm (0~60℃)
其他規格
▼外殼材質
PC
▼固定方式
盤面式安裝
▼消耗功率
< 8.5VA (全功能運作)
▼精度
顯示: ±0.05% (±1 位數)
▼取樣頻率
16 cycles/秒
▼參數設定
以按鍵輸入設定
▼螢幕顯示
0.8”高亮度紅色 LED
▼顯示範圍
-19999~99999
零值調整範圍: -19999~99999
▼輸出解析度
15 bit
▼警報動作方向
≧ (Hi)動作或< (Lo)動作
▼警報延遲時間
0～99 秒
▼過載顯示
doFL / ioFL 或 -doFL / -ioFL
▼極性顯示
輸入訊號相反時顯示 ”─ ”
▼資料記憶
EEPROM 記憶體
▼輸出反應速度
< 250 ms (0~90%)
▼繼電器容量
AC 277V / 7A
DC 30V / 7A
▼類比輸出推動能力
輸出電壓: < 20mA
輸出電流: < 10V
▼輸入阻抗
電壓 >2V 以上: 20KΩ/V
≦2V 以下: 大於200MΩ
電流 ≧0.2A 以上: 100mV (端點壓降)
<0.2A 以下: 1V (端點壓降)
▼通訊協議
RS-485 Modbus RTU 模式
▼通訊傳輸速率
38400 / 19200 /9600 / 4800 bps
▼絕緣耐壓能力
1.5K Vac/分 (輸入/電源)
