壓力傳送器
詳細介紹

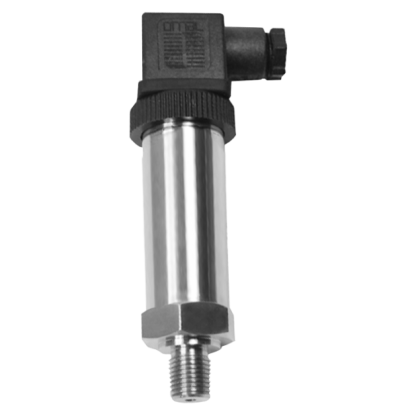

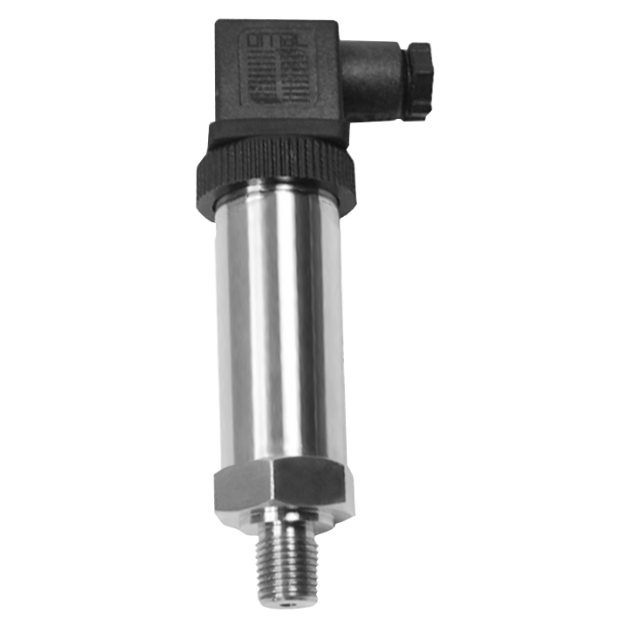

型號: PT-UHP
簡介
PT-UHP 超高壓型壓力傳送器採用高精度金屬應變式量測元件，主要用於超高壓或壓力衝擊大的量測需求。其特殊一體化結構使PT-UHP 具高穩定性與可靠度等特性。
特色
■ 提供OEM 服務
■ 採用金屬應變式壓力傳感器，專為超高壓量測而設計，量測範圍0⋯1000 to 6000bar
■ 一體化全不鏽鋼設計，安裝方便，可於惡劣環境中長期使用
■ 採無機材料密封技術，改善密封圈老化問題
■ 多種電器接頭與接續形式提供選擇
■ 抗振、抗衝擊、耐腐蝕設計
■ 抗干擾強、長期穩定性佳
■ 可校正零點與滿量程
主要規格
▼壓力接續部
材質: 不鏽鋼304
M20 x 1.5／G1/2” (限1000~4000bar)
M22 x 1.5／M27 x 2 (限4000~6000bar)
其他螺紋尺寸規格需訂製
▼電器接頭
大赫斯曼接頭／直接出線
▼密封墊圈
NBR
▼壓力範圍
0...1000 to 6000bar
▼壓力種類
表壓
▼適用流體
與不鏽鋼304 兼容的液體與氣體
▼介質溫度
-20℃~85℃
▼儲存溫度
-40℃~125℃
▼耐震測試
機械振動: 20g (20-5000Hz)
衝擊: 100g (11ms)
▼防護等級
IP 65
其他規格
▼外殼
不鏽鋼
▼電源供應
24VDC
▼輸出訊號
4~20mA / 1~5V / 0~5V
▼量測元件
金屬應變式壓力傳感器
▼零點&滿量程溫飄
0.3% F.S.／10℃
▼精度
±0.5%F.S.
▼穩定性
±0.15% F.S. /年
▼絕緣阻抗
≥500MΩ／1000VDC
▼補償溫度
-10℃~70℃
-20℃～85℃ (選項)
▼機械壽命
≥500 萬次壓力循環
▼工作壓力限制
過載壓力: 1.25 *F.S.
爆破壓力: 1.5 *F.S.
