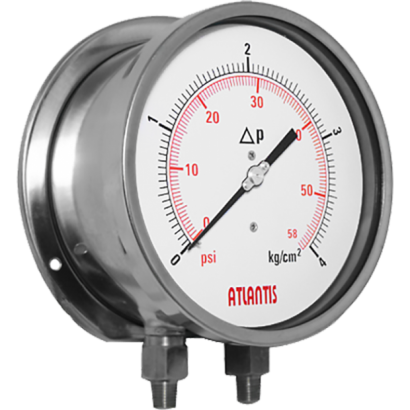

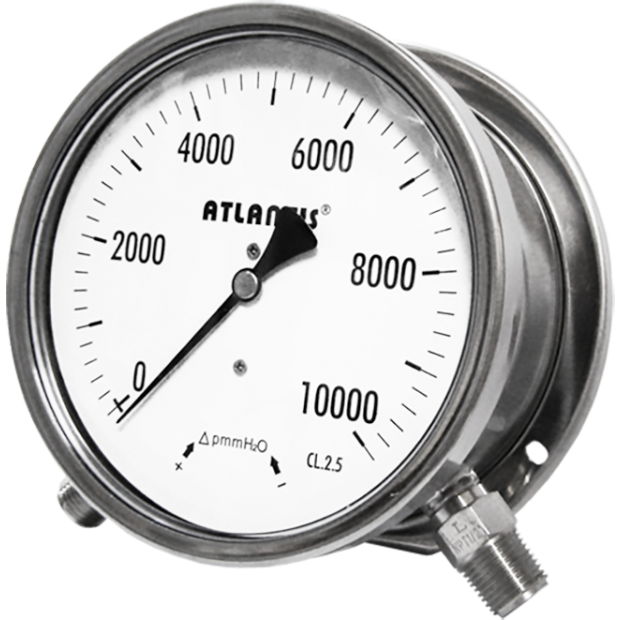

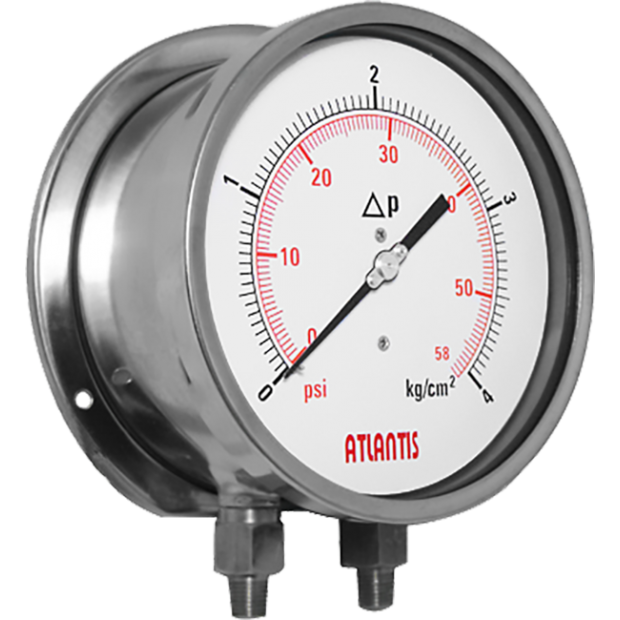

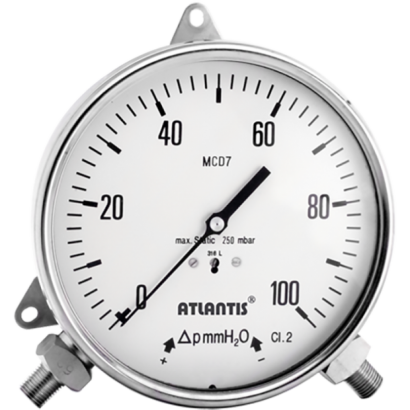

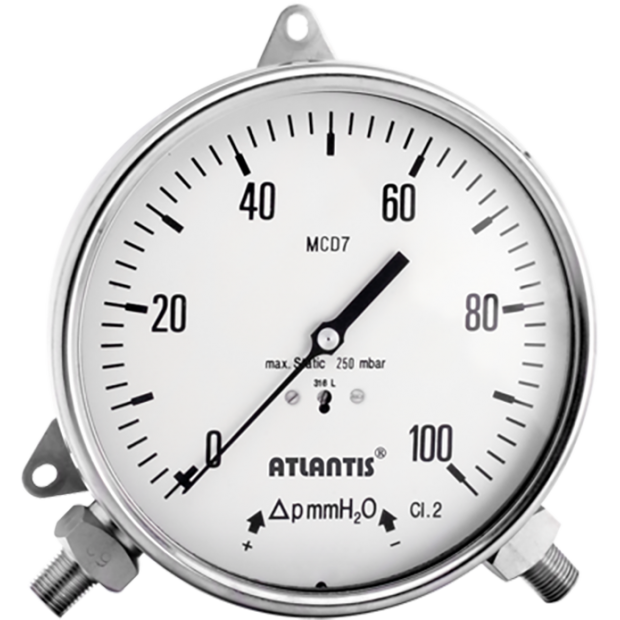

MDX 全不鏽鋼波紋管式差壓錶

MDX 全不鏽鋼波紋管式差壓錶

差壓錶採用波紋管式感測元件,適合用於測量同一壓力源或不同壓力源的液體、氣體及蒸汽等介質壓差,可搭配三通分岐閥。
  • 差壓計
  • 差壓計
  • 差壓計
詳細介紹
全不鏽鋼波紋管式差壓錶
型號: MDX

簡介

差壓錶採用波紋管式感測元件,適合用於測量同一壓力源或不同壓力源的液體、氣體及蒸汽等介質壓差,可搭配三通分岐閥。

特色
■ 提供OEM 服務
■ 量測元件採用不鏽鋼316 波紋管
■ 接續部焊接處理
■ 可選多種安裝型式
■ 使用壽命長

主要規格
▼面徑
4”, 6”
▼鏡面
PC (標準)
選項: 安全玻璃/強化玻璃
▼安裝型式
直立八字式 (I)/直立平行式 (P)/直立帶邊平行式 (PB) / 埋入平行式 (B) / 埋入帶邊平行式 (BP)
▼壓力接續部
材質: 不鏽鋼316
焊接處理
螺紋尺寸: 1/2”
螺紋種類: BSP, NPT
其他牙規需訂製
▼接續部間距(自牙口中心計算)
37mm(Φ4") / 54mm(Φ6")
▼差壓範圍
0 … 0.1 to 50 bar
▼適用流體
與不鏽鋼316 兼容的液體及氣體
▼環境溫度
-20°C to +70°C
▼流體溫度
+100°C
▼溫度影響
以20°C 為標準, ±8°C 最大誤差±0.5% F.S
▼防護等級
IP54 (標準) / IP65 (選項)

其他規格
▼上蓋
不鏽鋼
旋蓋式 (外卡)
▼外殼
不鏽鋼 304
▼螺絲
不鏽鋼
▼指針
鋁烤黑漆
▼面板
紅黑刻劃
差壓錶專用面板
壓力單位、顏色等可依需求訂製
▼感測元件
波紋管
材質: 不鏽鋼 316
▼機芯
銅合金
▼精度
±3.0% (標準)/±2.0% (選項)
▼工作壓力
穩壓 0.9* 全刻劃
波動 0.8* 全刻劃
▼最大靜壓
差壓滿壓 6* 全刻劃
