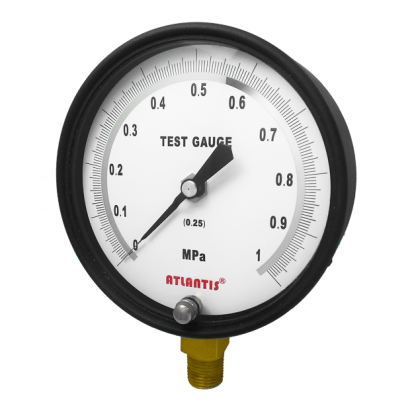

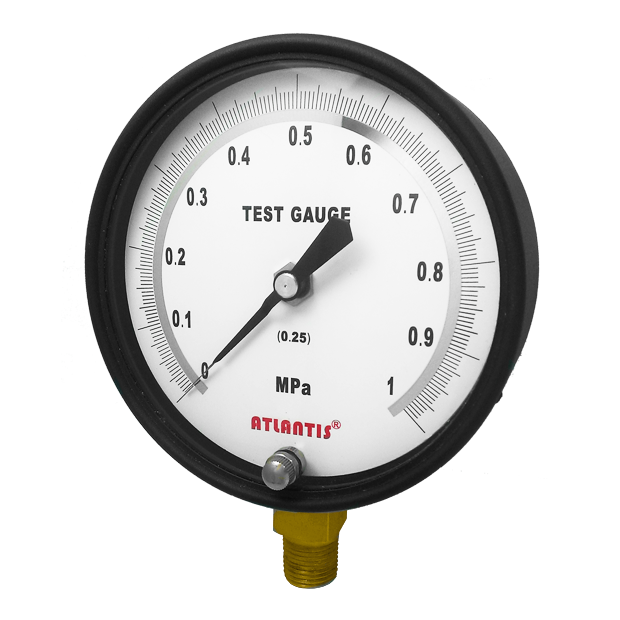

指針壓力錶
詳細介紹
型號: TPG-AL
簡介
TPG 系列高精度壓力錶適用於檢校單位的校驗台，以及高精度量測需求的場合。
特色
■ 提供OEM 服務
■ 高精度鋁殼壓力錶
■ 精度最高可達±0.25%F.S.
■ 刀鋒式扭針設計，讀值指示精確
主要規格
▼面徑
4.5”, 6”
▼安裝型式
直立式 (A)／直立式帶邊 (B) ／埋入式帶邊 (偏心牙) (BDE)
▼鏡面
PC
選項: 強化玻璃／安全玻璃
橡膠O 環密封
▼壓力接續部
材質: 銅合金／不鏽鋼316
橡膠O 環密封
螺紋尺寸: 3/8”, 1/2”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓：0…0.6 to 1000 bar
負壓：-1…0bar
聯成壓：-1…0 to 20bar
▼適用流體
與接續部材質兼容的液體及氣體
▼環境溫度
5°C to 40°C
▼流體溫度
+40°C
▼溫度影響
每12°C 最大誤差±0.3%F.S.
▼防護等級
IP54
其他規格
▼上蓋
鋁烤黑漆
螺絲固定
▼背殼
鋁烤黑漆
▼指針
鋁烤黑漆
刀鋒式扭針設計
▼面板
特殊面板，讀值清晰
附外部微調鈕
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
巴登管
材質: 銅合金／50 鉻釩鋼／不鏽鋼304
▼機芯
銅合金
▼精度
±0.4%F.S. (標準) / ±0.25%F.S. (選項)
▼工作壓力
穩壓 3/4* 全刻劃
波動 1/2* 全刻劃
脈衝 1*全刻劃
