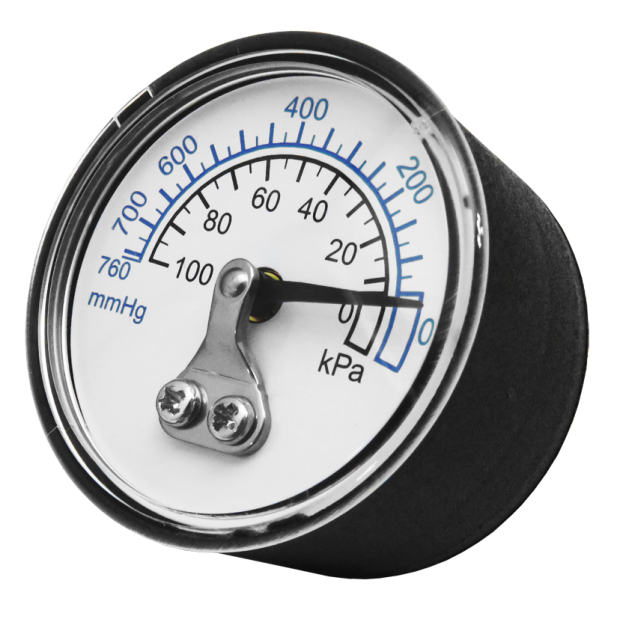

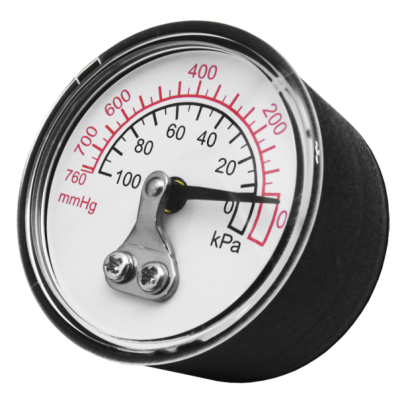

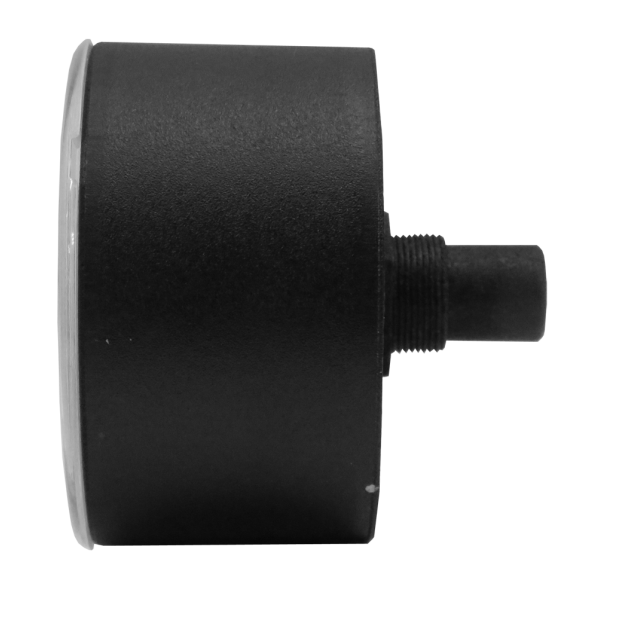

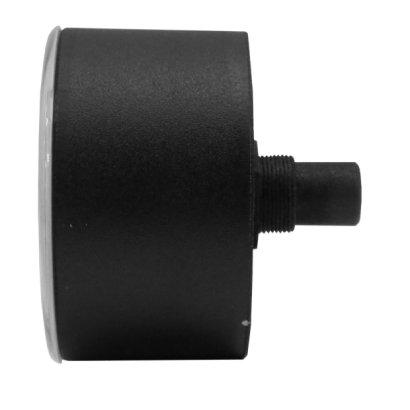

指針壓力錶
詳細介紹
型號: SP-EPG
簡介
本款壓力錶採膜片式感壓，能有效減少指針晃動，適合用於多振但禁油的環境。
特色
■ 提供OEM 服務
■ 採膜片式感壓，不需填充流體即有防震性能
■ 採用防震機芯
■ 耐瞬間壓力
■ 耐摔
■ 使用壽命長
主要規格
▼面徑
1.5”, 2”, 2.5”, 3.5”
▼安裝型式
直立式 (A)／直立式帶邊 (B)／埋入式 (中心牙) (ADC)／埋入式帶邊 (中心牙) (BDC)／埋入式帶ㄇ架 (中心牙) (UDC)
▼鏡面
PC / 玻璃 / 壓克力
PE 墊片
▼壓力接續部
材質: 銅合金
螺紋尺寸: 1/8”, 1/4”, 3/8”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓：0…1 to 28bar
負壓：-1…0bar／-76…0cmHg
聯成壓：-1…0 to 20bar
▼適用流體
與銅合金兼容的液體及氣體
▼環境溫度
-40°C to +60°C
▼流體溫度
+60°C
▼溫度影響
每12°C 最大誤差±0.3% F.S
▼防護等級
IP 54
其他規格
▼上蓋材質
強化塑膠ABS／鐵烤黑漆
▼上蓋固定方式
內卡式／外卡式／壓扣式
詳細請參考型錄 (上蓋固定尺寸對應表)
▼背殼材質
強化塑膠ABS／鐵烤黑漆
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
膜片
材質: 鈹銅
▼機芯
防震機芯
材質: 銅合金
▼精度
±2.5% (選項: ±1.6%, ±1% )
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1* 全刻劃
