指針壓力錶
詳細介紹
型號: F-SC
簡介
F-SC 指針式冷媒錶採專用面板，適用多種冷媒量測，廣泛用於各種冷凍系統壓力量測，如空調、冷媒填充設備等。
特色
■ 提供OEM 服務
■ 外殼不鏽鋼設計
■ 可選適用冷媒－R12／R22／R404A／R410A／R502／R507／R134a
■ 冷媒錶專用面板
■ 低壓冷媒錶設有緩衝區
■ 可選多種接續規格與安裝型式
■ 另有充油款供選購
主要規格
▼面徑
2.5”
▼安裝型式

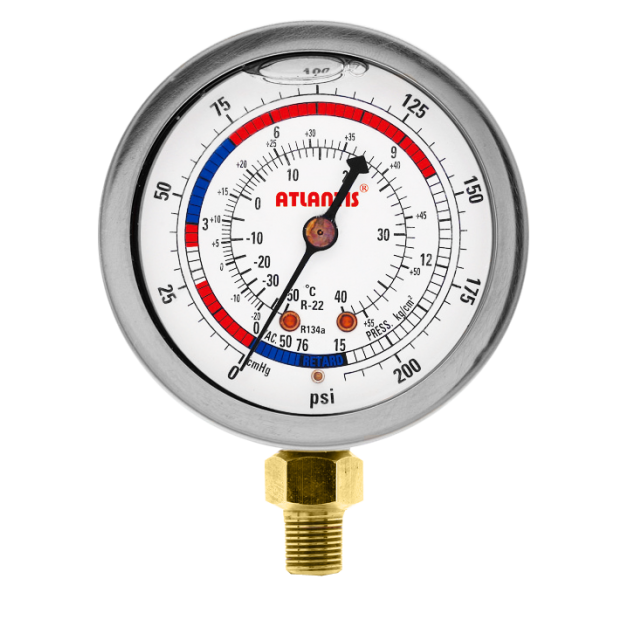

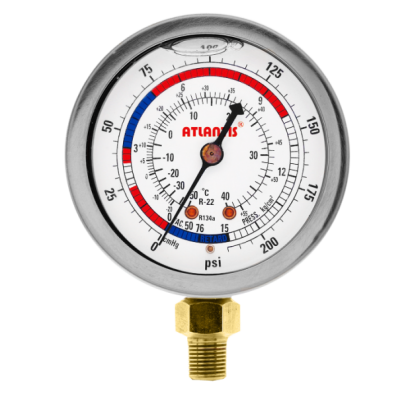

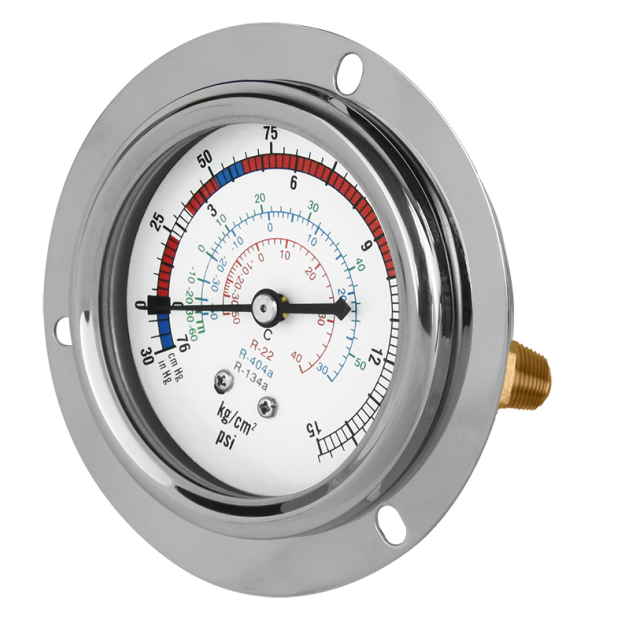

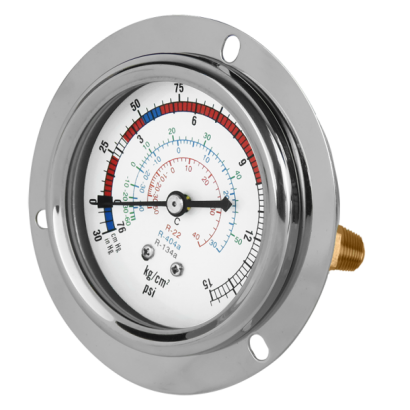

直立式 (A)／埋入帶邊中心牙 (BDC)
▼鏡面
PC
▼接續部
材質: 銅合金
直立式: 1/8”NPT
埋入式: 7/16”UNF (1/4”SAE)
其他規格需訂製
▼壓力範圍
低壓錶▼
-76cmHg…0… 125 to 250 psi
-76cmHg…0… 250 to 500 psi
高壓錶▼
0 … 500psi to 800 psi
▼適用冷媒
R12／R22／R502／R404A／R410A／R507／R134a
其他特殊冷媒量測需求請於訂購前告知
▼環境溫度
-40°C to +60°C
▼流體溫度
+60°C
▼溫度影響
每12°C 最大誤差±0.3% F.S
▼防護等級
IP54
其他規格
▼上蓋
不鏽鋼
滾蓋式 (封膜)
▼背殼
不鏽鋼 304
▼指針
鋁烤黑漆
▼面板
冷媒錶專用面板
冷媒對應溫度刻劃
壓力單位 (自選): kg/cm2, psi, bar, kPa,
對應溫度單位: ℃, ℉
面板附微調螺絲
▼感測元件
巴登管
材質: 青銅 (高壓)／磷青銅 (低壓)
▼機芯
銅合金
▼精度
±2.5%
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1* 全刻劃
