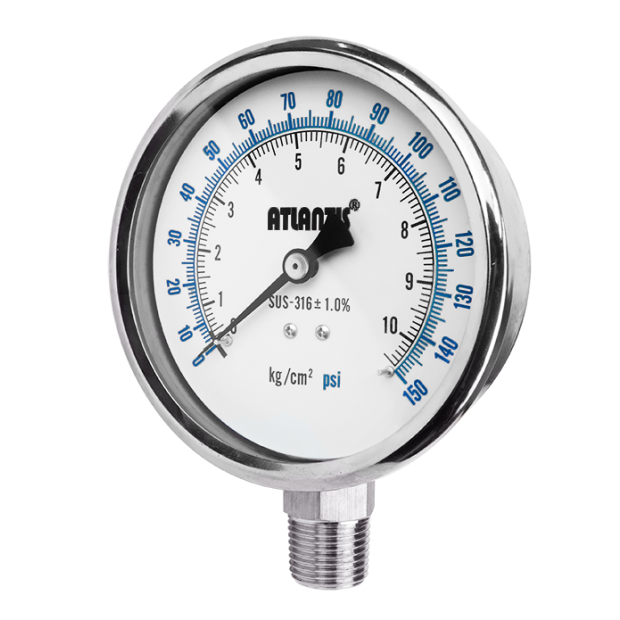

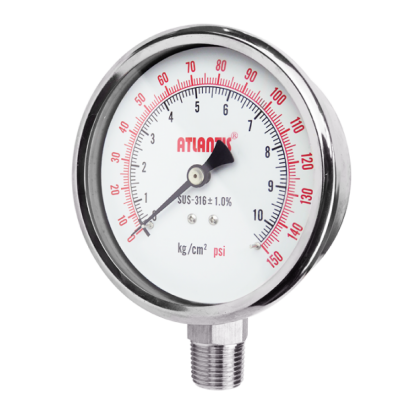

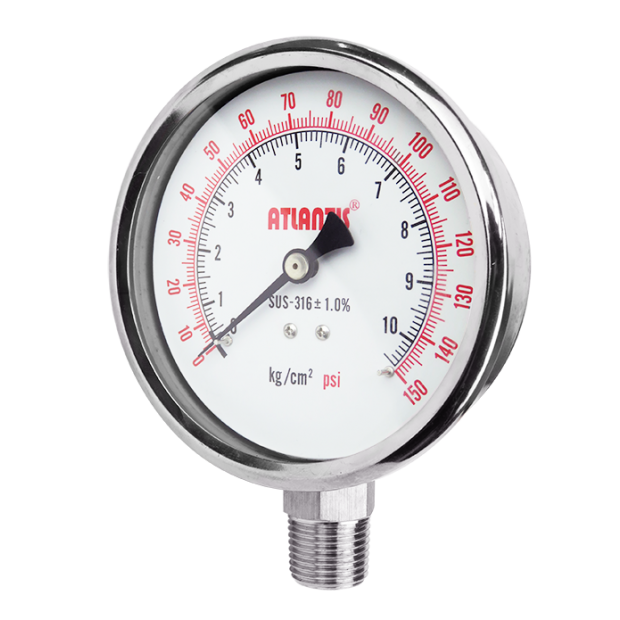

指針壓力錶
詳細介紹
型號: SUS
簡介
全鋼壓力錶具多種面徑與安裝型式選擇，適用與不鏽鋼兼容的微腐蝕性介質量測，適合使用於有衛生需求的環境。
特色
■ 提供OEM 服務
■ 全不鏽鋼設計
■ 多種型式與牙規供選擇，適用多種安裝環境
■ 可填充流體，提高耐震性能與使用壽命
■ 可加裝防爆孔或選用安全玻璃，提升使用安全
主要規格
▼面徑
1.5”, 2”, 2.5”, 3”, 4”, 6”, 8”, 10”
▼安裝型式
直立式 (A)／直立式帶邊 (B)／埋入式 (中心牙) (ADC)／埋入式 (偏心牙) (ADE)／埋入式帶邊 (中心牙) (BDC)／埋入式帶邊 (偏心牙) (BDE) / 埋入式帶ㄇ架 (中心牙) (UDC)／埋入式帶ㄇ架 (偏心牙) (UDE)／埋入式附邊帶ㄇ架 (中心牙) (UBDC)／埋入式附邊帶ㄇ架 (偏心牙) (UBDE)
▼鏡面
PC ／玻璃
選項: 安全玻璃
▼壓力接續部
材質: 不鏽鋼316
螺紋尺寸: 1/8”, 1/4”, 3/8”, 1/2”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓▼
0…0.6 to 1000 bar (>1000 bar 可依需求訂製)
負壓▼
-1…0bar／-76…0cmHg
聯成壓▼
-1…0 to 20bar
▼適用流體
與不鏽鋼兼容的液體及氣體
▼環境溫度
乾式: -40°C to +60°C
填充甘油: -20°C to +60°C
填充矽油: -40°C to +60°C
▼介質溫度
乾式: +100℃
填充甘油: +100℃
填充矽油: +100℃
<填充矽油型: +200℃ (選項*)
*此選項僅限外殼與接續部以氬弧焊熔接，適用面徑為Φ2.5”~10”>
其他規格
▼上蓋材質
不鏽鋼
▼上蓋固定方式
滾蓋式 (封膜)／內卡式／外卡式／壓扣式
詳細請參考型錄 (上蓋固定尺寸對應表)
▼背殼材質
不鏽鋼 304
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
巴登管
材質: 不鏽鋼 316
▼保護設計
可加裝防爆孔 (選項)
▼機芯
不鏽鋼
▼精度
±2.0% F.S. (Φ1.5” & 2”)
±1.5% F.S. (Φ2” ~ 3”)
±1.0% F.S. (Φ3” ~ 10”)
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1* 全刻劃
▼其他需求 (選項)
第三方公證報告
檢驗報告
吊牌
訂製面板 (刻度、顏色、單位等)
加裝隔膜
防震機芯
鏡面－安全玻璃 (限4”以上)
遺留指針
外殼不鏽鋼316
指示扣 (紅、綠、黃)
微調指針 (限4”以上)
加裝防爆孔
