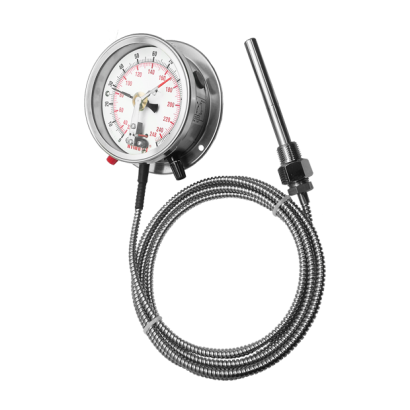

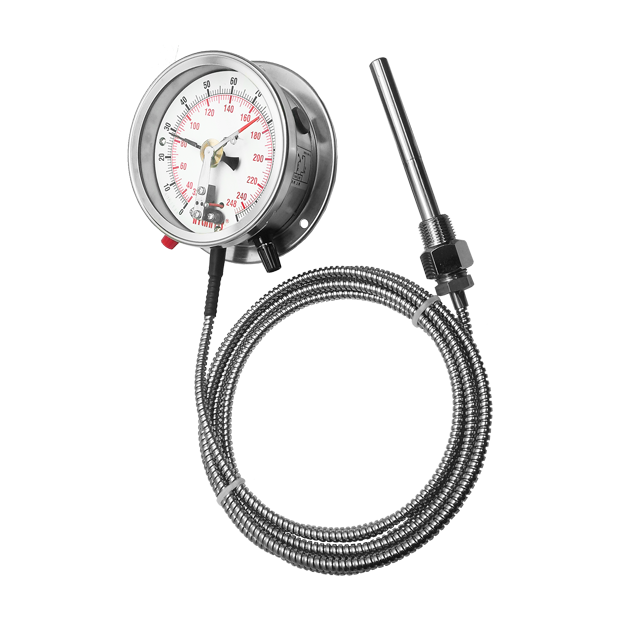

指針溫度計
詳細介紹
型號: FTC 系列
簡介
接點溫度計以蜂鳴器響鈴警告，亦可加入指示燈閃動或繼電器加以控制，常應用於遠端溫度量測與監控。
特色
■ 提供OEM 服務
■ 滑動式接點開關採SPST 型式，可安裝於3”~ 6”隔測溫度計上，適用各種溫度控制場合
■ 可選外露直接出線或接線盒兩種接線方式
■ 多種安裝型式
■ 測棒及毛細管的外徑及長度均可訂製
■ 介質膨脹式溫度計，快速響應環境溫度
主要規格
▼適用連接錶徑
3”, 4”, 5”, 6”
▼安裝型式
埋入帶邊型 (FTFFC) / 埋入附ㄇ架型 (FTFUC) / 壁掛帶邊型 (FTWFC)
▼鏡面
壓克力
▼接續部
材質: 不鏽鋼304
1/2”PT / 3/8”PT
活動式單公牙
▼測棒
材質: 不鏽鋼304／不鏽鋼316
長度: 標準6”
外徑: 12mm
其他外徑／長度需訂製
▼毛細管
材質: 不鏽鋼304
長度: 3M
外徑: 6.35mm
其他外徑／長度需訂製
▼溫度範圍
最小 -50°C
最大 +650°C
▼適用流體
與接續部材質兼容的液體及氣體
▼防護等級
IP 54
其他規格
▼上蓋
不鏽鋼
旋蓋式 (外卡)
▼外殼
不鏽鋼 304
附外部微調鈕
▼接線型式
外露型直接出線 (FL)／外露型接線盒 (JB)
▼開關接點型式
滑動式SPST (常閉／常開)
▼接點功能
單接上限 (1a)／單接下限 (1b)／雙接上下限 (1a1b)／雙接下上限 (1b1a)／雙接上上限 (2a)／雙接下下限 (2b)
詳細請型錄 (參考單／雙接點接線方式)
▼接點材質
>110V (80%銀、20%鎳、10μm黃金電鍍)
≦36V 黃金
▼接點數量
SPST*1／SPST*2／SPST*4
▼指針
鋁烤黑漆 (具微調指針)
▼面板
紅黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感溫方式
氣體膨脹式 (標準) / 液體膨脹式 (選項)
▼溫度精度
±1℃<-20℃~80℃>
▼工作溫度
穩定: 3/4* 全刻劃
短時間: 1* 全刻劃
