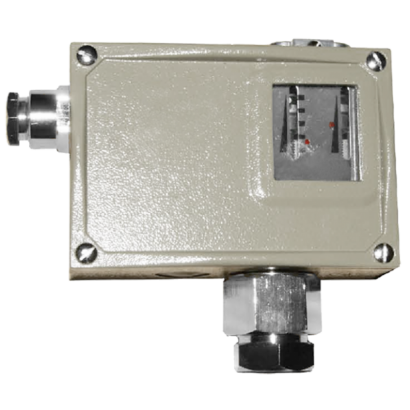

AT504-7系列 方型刻劃壓力開關 (液壓控制型)
詳細介紹
型號：AT504-7 系列
簡介
AT504-7 系列壓力開關採用不鏽鋼膜片式作為壓力傳感器，適合用於液壓設備的壓力監測及控制。設定點可調範圍0⋯0.3~40MPa。
特色
■ 提供OEM 服務
■ 專為液壓系統設計
■ 採不鏽鋼膜片式壓力傳感器
■ 可自行調整壓力設定點範圍
主要規格
▼規格
AT504-7D (標準型) / AT504-7DK (窄靜區型)
▼壓力接續部
材質: 不鏽鋼
牙規: G1/4”
▼設定點可調範圍
0…0.3~40MPa
詳細規格請參考型錄 (設定點可調範圍表)
▼靜區
靜區固定／靜區可調／窄靜區固定
詳細規格請參考型錄 (設定點可調範圍表)
▼適用流體
與不鏽鋼兼容的液體
▼環境溫度
-5°C to +50°C
▼流體溫度
0°C to +120°C
▼耐震性能
AT504-7D: 40m/s2
AT504-7DK: 20m/s2
▼防護等級
IP65
其他規格
▼安裝型式
直立式，最大傾斜角: 15°
▼外殼材質
壓鑄鋁
▼感測元件
膜片
材質: 不鏽鋼
▼開關類型
SPDT 微動開關
▼開關切換頻率
30/min
▼最大允許工作壓力
16／30／80MPa (視量程而定)
▼重複性誤差
±1.5%
▼接點容量
AC 220V, 6A (阻性負載)
▼使用壽命
2,000,000 次循環
