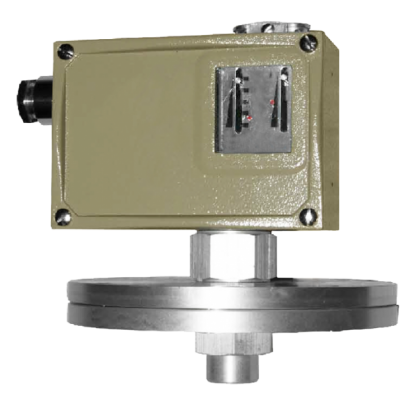

AT500-7系列 方型刻劃壓力開關 (靈敏控制型)
詳細介紹
型號: AT500-7 系列
簡介
AT500-7D/7DK 壓力開關採用NBR／不鏽鋼316L 膜片式感壓元件，適用於中性氣體、液壓油、潤滑油以及輕燃油等介質的壓力監控。
特色
■ 提供OEM 服務
■ 適合用於低壓設備監測及控制
■ 高靈敏度開關－最快切換頻率40 次／分
■ 感壓元件可採用NBR／316L 膜片
■ 可選固定/可調/窄靜區型式，應用廣泛
■ 設定點可調範圍0-2.5MPa
■ 防護等級 IP65
■ 加裝防爆性能 (選購)
主要規格
▼型式
AT500-7D (一般型) / AT500-7DK (固定窄靜區型)
▼壓力接續部
材質▼
不鏽鋼304 (標準)
不鏽鋼316／不鏽鋼316L (選項)
G1/4”母牙
其他接續規格需訂製
▼設定點可調範圍
0…2.5 to 2500 kPa
詳細資訊請參照型錄 (設定點可調範圍表)
▼靜區
固定／可調／固定窄靜區型
詳細資訊請參照型錄 (設定點可調範圍表)
▼適用介質
與不鏽鋼304 兼容的液體與氣體
▼環境溫度
-5°C to +40°C
▼介質溫度
0°C to +90°C
▼介質黏度
< 1 x 10-3m2/s
▼抗震性能
AT500-7D: 最大40m/s2
AT500-7DK: 最大20m/s2
▼防護等級
IP65
▼防爆等級 (選項)
Exed II CT5~T6
其他規格
▼安裝型式
直立式
▼外殼
壓鑄鋁
▼量測元件
膜片本體材質：丁腈橡膠／不鏽鋼316L
膜片外殼材質：Ly12／不鏽鋼304
▼開關型式
SPDT 微動開關
▼開關切換頻率
10 次／分, 40 次／分
▼工作壓力
0.05／1.5／4／5Mpa (視設定點範圍而定)
▼重複性誤差
≤1.5%
▼接點容量
AC220V, 6A (阻性負載)
▼使用壽命
2,000,000 次循環
